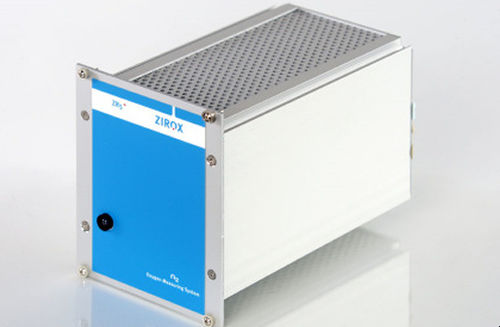

Измерительный модуль концентрации ZR5

для газовдля лабораторийпромышленный

Общая информация
Модуль измерения кислорода ZR5 — компактный промышленный сенсорный модуль на основе потенциометрической циркониевой (ZrO2) технологии, предназначенный для непрерывного контроля и документирования концентрации кислорода в промышленных, лабораторных и защитных газах. Обеспечивает детектирование кислорода от следовых ppm‑уровней до объемных процентов и контроль инертных/защитных атмосфер в производственных процессах.

Применение

• Мониторинг защитных газов в упаковке и пищевой промышленности
• Контроль процессов пайки, сварки и других операций под защитным газом
• Контроль качества в микроэлектронике и производстве полупроводников
• Контроль защитных и инертных газов при обработке поверхностей и нанесении покрытий

Технические данные Модуля измерения кислорода ZR5
Датчик: потенциометрическая ZrO2‑ячейка
Диапазон: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (диапазоны для восстановительных смесей по запросу)
Точность: относительная погрешность < 5 %
T90: ≤ 1 с (измерительная ячейка без трубки)
Корпус: 19'' вставка (21 TE)
Газовое подключение: вход Swagelok 3 mm; выход штуцер 4 mm
Поток газа: 8 ± 2 л/ч, регулируется внутренним насосом (насос можно отключать)
Выход сигнала: аналоговый 0/4...20 mA для O2; RS-232 опция
Питание: 24 V DC (± 20 %)
Индикатор: LED (только индикация отказа)
Степень защиты: IP20
Условия эксплуатации: 0...50 °C, макс. 80 % относительной влажности
Условия хранения: -20...60 °C, макс. 95 % относительной влажности
Габариты (Ш x В x Г): 100 mm x 105 mm x 170 mm
Время прогрева: < 15 мин
Потребляемая мощность: ок. 20 W

Характеристики / технические спецификации

• Измерение от следовых ppm‑уровней до объемных процентов
• Быстрое время отклика (T90 ≤ 1 с) для критического контроля процесса
• Аналоговый выход 0/4...20 mA для интеграции в системы управления
• Компактный модуль формата 19'' для установки в шкаф (21 TE)
• Внутренний отключаемый насос для стабильного потока пробы (8 ± 2 л/ч)
• Опциональный интерфейс RS-232 для сбора данных и конфигурации
• Короткое время прогрева < 15 мин и потребление ≈ 20 W
