Анализатор для кислорода SGM5

для наблюдениядля процессадля пищевой промышленности

Общая информация

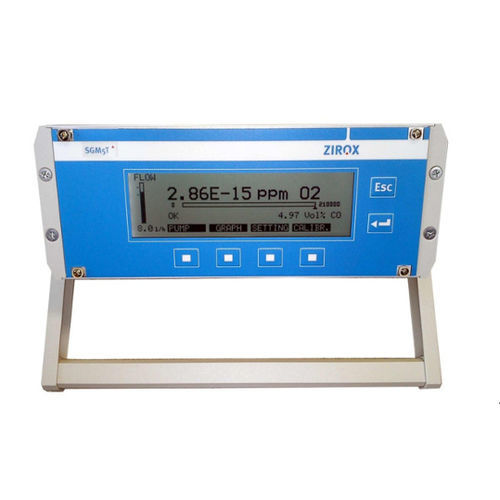

Компактный прецизионный анализатор кислорода SGM5T включает калибровочно- и дрейф-независимую ZIROX циркониевую измерительную ячейку и электронный блок для управления подогревом ячейки, контроля расхода, обработки сигнала и расчёта производных параметров. Микропроцессор переводит сигнал ячейки в концентрацию кислорода по уравнению Нернста. Значения выводятся в виде аналогового тока (4–20 mA) и опционально по RS232; доступно ПО для записи и отображения измерений. Электроника может обрабатывать сигнал дополнительного интегрируемого датчика (например CO2, влажность, давление) со стандартным интерфейсом.

Специальная версия SGM5S
Вариант SGM5S разработан для измерений в атмосфере CO2 (пивоваренная промышленность) и содержит дополнительные элементы для фильтрации газа и понижения давления.

Область применения
Серия SGM5 предназначена для контроля процессов, где следы кислорода влияют на свойства продукта или при работе в защитных/инертных газах. Типичные применения: пайка и сварка, термообработка металлических поверхностей, производство микроэлектроники, упаковка пищевых продуктов и мониторинг CO2 в пивоварении. Рассчитанные показатели (редокс-коэффициент, коэффициент воздуха λ, соотношения H2O/H2 или CO2/CO) помогают управлению и документированию в рамках систем качества (например ISO 9000).

Технические данные - Анализатор кислорода SGM5T
Диапазон: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); измерения до 10^-20 Vol.-ppm по запросу; диапазон до 100 Vol.-% по запросу
Выход сигнала: 4–20 mA (опции: 0–5 V, 0–10 V)
Точность при нормальном давлении: отн. погрешность < 3% для 2 · 10^5 ... 10 ppm; отн. погрешность < 5% для 10 ... 0,1 ppm
Расход газа: 5–10 l/h
Макс. давление измеряемого газа: 100 mbar избыточного давления (при больших давлениях требуется редукция); >1 kPa избыточного давления требует коррекции ошибки
Макс. температура измеряемого газа: 80 °C на входе
Падение давления на измерительной ячейке: ≈1 kPa при 10 l/h
Габариты (D×W×H): 320 × 240 × 90 mm
Масса: 4 kg
Степень защиты: IP30
Условия эксплуатации: 10–40 °C, относительная влажность < 80% при 20 °C
Условия хранения: -20–60 °C, относительная влажность < 95% при 20 °C

Электропитание
Напряжение: 110–230 V / 50–60 Hz
Потребляемая мощность: 30 VA
Подогрев измерительной ячейки: 24 V DC, ≈15 W (внутреннее управление)

Клавиатура и дисплей
Клавиатура: мембранная клавиатура с 6 клавишами
Дисплей: ЖК-точечный матричный, отображение текста
Цифровой интерфейс: RS232

Характеристики / спецификации

• Измерительная ячейка: калибровочно- и дрейф-независимая ZIROX циркониeвая ячейка
• Принцип измерения: преобразование микропроцессором по уравнению Нернста
• Выходные сигналы: 4–20 mA (опционально 0–5 V, 0–10 V) и RS232
• Опции: расчёт коэффициента воздуха, редокс-коэффициента, соотношения H2O/H2, CO2/CO
• Опция интеграции дополнительных датчиков (CO2, влажность, давление)
• Широкий диапазон измерений до 0,1 Vol.-ppm; расширения по запросу
• Расход газа 5–10 l/h; падение давления ≈1 kPa при 10 l/h
• Макс. избыточное давление 100 mbar (при большем требуется редукция)
• Рабочая температура 10–40 °C; хранение -20–60 °C
• Габариты 320×240×90 mm; масса 4 kg; защита IP30
• Питание 110–230 V / 50–60 Hz; подогрев ячейки 24 V DC, ~15 W
