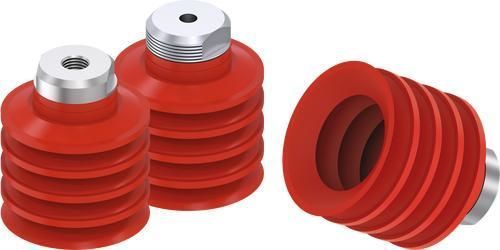

Сильфонная присоска ZBL series

из силиконаиз БНК60 shore A

Обзор

• Оптимальная геометрия

  • Для обработки гибких заготовок
  • Компенсация высоты и демпфирование за счёт до 4,5 складок
• Области применения

  • Упаковка
  • Потребительские товары
  • Внутренняя логистика

Варианты изделий (по монтажному размеру)

Монтажный размер: ZBL10
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL10-N | 10 mm | NBR | 60 | Чёрный | —
ZBL10-N-M5M | 10 mm | NBR | 60 | Чёрный | M5 внешняя
ZBL10-S | 10 mm | Силикон | 55 | Красный | —
ZBL10-WS | 10 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL15
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL15-N | 15 mm | NBR | 60 | Чёрный | —
ZBL15-N-M5M | 15 mm | NBR | 60 | Чёрный | M5 внешняя
ZBL15-S | 15 mm | Силикон | 55 | Красный | —
ZBL15-WS | 15 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL20
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL20-N | 20 mm | NBR | 60 | Чёрный | —
ZBL20-N-18F | 20 mm | NBR | 60 | Чёрный | G1/8" внутренняя
ZBL20-N-M5F18M | 20 mm | NBR | 60 | Чёрный | M5 внутр. - G1/8" внеш.
ZBL20-S | 20 mm | Силикон | 55 | Красный | —
ZBL20-WS | 20 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL30
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL30-N | 30 mm | NBR | 60 | Чёрный | —
ZBL30-N-14M | 30 mm | NBR | 60 | Чёрный | G1/4" внешняя
ZBL30-N-18F | 30 mm | NBR | 60 | Чёрный | G1/8" внутренняя
ZBL30-S | 30 mm | Силикон | 55 | Красный | —
ZBL30-WS | 30 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL35
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL35M-N | 35 mm | NBR | 60 | Чёрный | —
ZBL35M-S | 35 mm | Силикон | 55 | Красный | —
ZBL35M-WS | 35 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL40
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | Чёрный | —
ZBL40-N-14M | 40 mm | NBR | 60 | Чёрный | G1/4" внешняя
ZBL40-S / ZBL40B-S | 40 mm | Силикон | 55 | Красный | —
ZBL40-WS | 40 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Монтажный размер: ZBL50
Артикул | Диаметр | Материал | Жёсткость Shore | Цвет | Резьба крепления
ZBL50-N | 50 mm | NBR | 60 | Чёрный | —
ZBL50-N-14M | 50 mm | NBR | 60 | Чёрный | G1/4" внешняя
ZBL50-N-18F | 50 mm | NBR | 60 | Чёрный | G1/8" внутренняя
ZBL50-S | 50 mm | Силикон | 55 | Красный | —
ZBL50-WS | 50 mm | Силикон пищевой | 55 | Полупрозрачный белый | —

Примечания к обозначению варианта

• Суффиксы указывают материал и варианты соединений: -N = NBR, -S = силикон, -WS = силикон пищевой.
• Варианты резьб/соединений: M5 (внутр./внешн.), G1/8" (внутр./внешн.), G1/4" внешн., G3/8" внешн. и комбинации (например, M5 внутр. - G1/8" внеш.).

Технические характеристики / ключевые данные

• Серия: ZBL (гофрированная присоска)
• Тип изделия: гофрированная присоска для гибких заготовок
• Основные функции: компенсация высоты и демпфирование (до 4,5 складок)
• Типичные области применения: упаковка, потребительские товары, внутренняя логистика
• Доступные монтажные размеры: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Доступные диаметры: 10, 15, 20, 30, 35, 40, 50 мм
• Материалы: NBR, силикон, силикон пищевой
• Жёсткость Shore: 55, 60
• Цвета: чёрный (NBR), красный (силикон), полупрозрачный белый (пищевой силикон)
