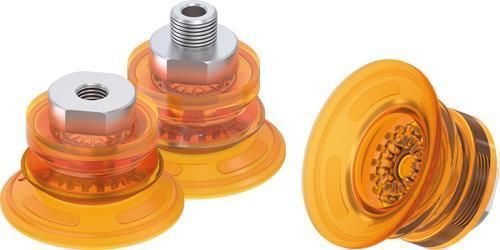

Обзор
- Оптимальная геометрия
- Для тонких, замасленных и изогнутых металлических листов и панелей кузова автомобиля
- Профилированная структура на нижней стороне присоски для увеличения трения между заготовкой и вакуумной присоской
- Функция компенсации высоты и амортизации с 1,5-кратным увеличением
- Области применения
- Автомобилестроение
- Стекло
- Дерево и композитные материалы
- Металл
Варианты изделия — Монтажный размер: ZBF25
Номер заказа | Диаметр | Материал | Твёрдость по Шору | Цвет | Крепежная резьба
ZBF25-N | 25 [мм] | NBR | 60 | Синий | (резьба не указана)
ZBF25-N-14F | 25 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/4"
ZBF25-N-14M | 25 [мм] | NBR | 60 | Синий | Наружная резьба G1/4"
ZBF25-N-18F | 25 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/8"
ZBF25-N-M10M | 25 [мм] | NBR | 60 | Синий | Наружная резьба M10
ZBF25-PU | 25 [мм] | Полиуретан | 60 | Прозрачный оранжевый | (резьба не указана)
ZBF25-PU-14F | 25 [мм] | Полиуретан | 60 | Прозрачный оранжевый | G1/4" внутренняя
ZBF25-PU-14M | 25 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" наружная резьба
ZBF25-PU-18F | 25 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Внутренняя резьба G1/8"
ZBF25-PU-M10M | 25 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Наружная резьба M10
ZBF25-S-14F | 25 [мм] | Силикон | 55 | Красный | G1/4" внутренний
ZBF25-S-14M | 25 [мм] | Силикон | 55 | Красный | G1/4" наружный
ZBF25-S-18F | 25 [мм] | Силикон | 55 | Красный | Внутренняя резьба G1/8"
ZBF25-S-M10M | 25 [мм] | Силикон | 55 | Красный | Наружная резьба M10
Варианты изделия — Монтажный размер: ZBF30
Номер заказа | Диаметр | Материал | Твёрдость по Шору | Цвет | Крепежная резьба
ZBF30-N | 30 [мм] | NBR | 60 | Синий | (резьба не указана)
ZBF30-N-14F | 30 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/4"
ZBF30-N-14M | 30 [мм] | NBR | 60 | Синий | Наружная резьба G1/4"
ZBF30-N-18F | 30 [мм] | NBR | 60 | Синий | G1/8" внутренняя резьба
ZBF30-N-M10M | 30 [мм] | NBR | 60 | Синий | M10 наружная резьба
ZBF30-PU | 30 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | (резьба не указана)
ZBF30-PU-14F | 30 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" внутренняя
ZBF30-PU-14M | 30 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" наружная резьба
ZBF30-PU-18F | 30 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | Внутренняя резьба G1/8"
ZBF30-PU-M10M | 30 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | Наружная резьба M10
ZBF30-S-14F | 30 [мм] | Силикон | 55 | Красный | G1/4" внутренний
ZBF30-S-14M | 30 [мм] | Силикон | 55 | Красный | G1/4" наружный
ZBF30-S-18F | 30 [мм] | Силикон | 55 | Красный | G1/8" внутренняя резьба
ZBF30-S-M10M | 30 [мм] | Силикон | 55 | Красный | M10 наружная резьба
Варианты изделия — Установочный размер: ZBF40
Номер заказа | Диаметр | Материал | Твёрдость по Шору | Цвет | Резьба крепления
ZBF40-N | 40 [мм] | NBR | 60 | Синий | (резьба не указана)
ZBF40-N-14F | 40 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/4"
ZBF40-N-14M | 40 [мм] | NBR | 60 | Синий | Наружная резьба G1/4"
ZBF40-N-18F | 40 [мм] | NBR | 60 | Синий | G1/8" внутренняя резьба
ZBF40-N-M10M | 40 [мм] | NBR | 60 | Синий | M10 наружная резьба
ZBF40-PU | 40 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | (резьба не указана)
ZBF40-PU-14F | 40 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" внутренняя резьба
ZBF40-PU-14M | 40 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" наружная резьба
ZBF40-PU-18F | 40 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Внутренняя резьба G1/8"
ZBF40-PU-M10M | 40 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Наружная резьба M10
ZBF40-S-14F | 40 [мм] | Силикон | 55 | Красный | G1/4" внутренняя резьба
ZBF40-S-14M | 40 [мм] | Силикон | 55 | Красный | G1/4" наружная резьба
ZBF40-S-18F | 40 [мм] | Силикон | 55 | Красный | G1/8" внутренняя резьба
ZBF40-S-M10M | 40 [мм] | Силикон | 55 | Красный | M10 наружная резьба
Варианты изделия — Монтажный размер: ZBF50
Номер заказа | Диаметр | Материал | Твёрдость по Шору | Цвет | Крепежная резьба
ZBF50-N | 50 [мм] | NBR | 60 | Синий | (резьба не указана)
ZBF50-N-14F | 50 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/4"
ZBF50-N-14M | 50 [мм] | NBR | 60 | Синий | Наружная резьба G1/4"
ZBF50-N-18F | 50 [мм] | NBR | 60 | Синий | Внутренняя резьба G1/8"
ZBF50-N-38F | 50 [мм] | NBR | 60 | Синий | Внутренняя резьба G3/8"
ZBF50-N-38M | 50 [мм] | NBR | 60 | Синий | G3/8" наружный
ZBF50-N-M10M | 50 [мм] | NBR | 60 | Синий | M10 наружная резьба
ZBF50-PU | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | (резьба не указана)
ZBF50-PU-14F | 50 [мм] | Полиуретан | 60 | Прозрачный оранжевый | G1/4" внутренняя резьба
ZBF50-PU-14M | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/4" наружная резьба
ZBF50-PU-18F | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/8" внутренняя резьба
ZBF50-PU-18M | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/8" наружный
ZBF50-PU-38F | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G3/8" внутренний
ZBF50-PU-38M | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G3/8" внешний
ZBF50-PU-M10M | 50 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | M10 наружная резьба
ZBF50-S | 50 [мм] | Силикон | 55 | Красный | (резьба не указана)
ZBF50-S-14F | 50 [мм] | Силикон | 55 | Красный | G1/4" внутренняя резьба
ZBF50-S-14M | 50 [мм] | Силикон | 55 | Красный | G1/4" наружная резьба
ZBF50-S-18F | 50 [мм] | Силикон | 55 | Красный | G1/8" внутренняя резьба
ZBF50-S-18M | 50 [мм] | Силикон | 55 | Красный | G1/8" наружная резьба
ZBF50-S-38F | 50 [мм] | Силикон | 55 | Красный | G3/8" внутренний
ZBF50-S-38M | 50 [мм] | Силикон | 55 | Красный | G3/8" наружный
ZBF50-S-M10M | 50 [мм] | Силикон | 55 | Красный | Внешняя резьба M10
Варианты изделия — Монтажный размер: ZBF60
Номер заказа | Диаметр | Материал | Твёрдость по Шору | Цвет | Крепежная резьба
ZBF60-N | 60 [мм] | NBR | 60 | Синий | (резьба не указана)
ZBF60-N-12F | 60 [мм] | NBR | 60 | Синий | G1/2" внутренняя
ZBF60-N-14F | 60 [мм] | NBR | 60 | Синий | G1/4" внутренняя
ZBF60-N-14M | 60 [мм] | NBR | 60 | Синий | G1/4" наружная
ZBF60-N-18F | 60 [мм] | NBR | 60 | Синий | Внутренний резьбовой разъем G1/8"
ZBF60-N-18M | 60 [мм] | NBR | 60 | Синий | Наружный резьбовой разъем G1/8"
ZBF60-N-38F | 60 [мм] | NBR | 60 | Синий | G3/8" внутренний
ZBF60-N-38M | 60 [мм] | NBR | 60 | Синий | G3/8" наружный
ZBF60-N-M10M | 60 [мм] | NBR | 60 | Синий | Наружная резьба M10
ZBF60-PU | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | (резьба не указана)
ZBF60-PU-12F | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/2" внутренняя резьба
ZBF60-PU-14F | 60 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Внутренняя резьба G1/4"
ZBF60-PU-14M | 60 [мм] | Полиуретан | 60 | Прозрачный оранжевый | Наружная резьба G1/4"
ZBF60-PU-18F | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | Внутренний резьбовой разъем G1/8"
ZBF60-PU-18M | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G1/8" наружный
ZBF60-PU-38F | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G3/8" внутренний
ZBF60-PU-38M | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | G3/8" наружная резьба
ZBF60-PU-M10M | 60 [мм] | Полиуретан | 60 | Прозрачно-оранжевый | M10 наружная резьба
ZBF60-S | 60 [мм] | Силикон | 55 | Красный | (резьба не указана)
ZBF60-S-12F | 60 [мм] | Силикон | 55 | Красный | Внутренняя резьба G1/2"
ZBF60-S-14F | 60 [мм] | Силикон | 55 | Красный | Внутренняя резьба G1/4"
ZBF60-S-14M | 60 [мм] | Силикон | 55 | Красный | G1/4" наружная резьба
ZBF60-S-18F | 60 [мм] | Силикон | 55 | Красный | G1/8" внутренняя резьба
ZBF60-S-18M | 60 [мм] | Силикон | 55 | Красный | G1/8" наружный
ZBF60-S-38F | 60 [мм] | Силикон | 55 | Красный | G3/8" внутренний
ZBF60-S-38M | 60 [мм] | Силикон | 55 | Красный | G3/8" наружный
ZBF60-S-M10M | 60 [мм] | Силикон | 55 | Красный | M10 наружный
характеристики / технические данные
- Название серии: Серия ZBF
- Функция: Сифонная присоска с гофрированной нижней частью для увеличения трения, компенсации высоты и амортизации (1,5 складки)
- Доступные материалы: NBR (нитрильный каучук), полиуретан (PU), силикон
- Доступные диаметры: 25 мм, 30 мм, 40 мм, 50 мм, 60 мм
- Варианты твёрдости по Шору: 55 (силикон), 60 (NBR / PU)
- Цвета: синий (NBR), полупрозрачный оранжевый (PU), красный (силикон)
- Варианты крепежной резьбы: различные (например: G1/8", G1/4" внутренняя/наружная, G3/8" внутренняя/наружная, G1/2" внутренняя, M10 наружная) в зависимости от варианта
- Области применения: автомобилестроение, стекло, дерево и композитные материалы, металл
