Желобчатый шкив

для кабеляиз сталииз пластмассы

Обзор

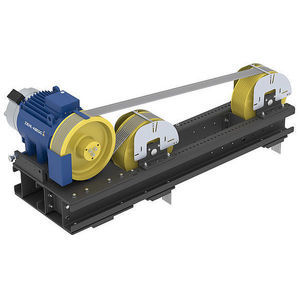

Отклоняющие шкивы, предназначенные для использования в качестве головных роликов в каркасах машин или в качестве компактных направляющих в валу. Доступны в тросо-дружественных пластиковых вариантах для несущих тросов и в стальных вариантах для лент. Высококачественные шариковые канавочные подшипники обеспечивают длительный срок службы и низкий уровень шума при работе.

Технические характеристики — несущие тросы

• Диапазон диаметров: 120 мм до 520 мм
• Пластиковые материалы, дружественные к тросу, с отличными свойствами скольжения
• Конфигурируемые ширина обода, радиусы канавок и количество канавок для соответствия подвесным средствам
• Поставляются с подходящим шпинделем и комплектом аксессуаров для простой установки

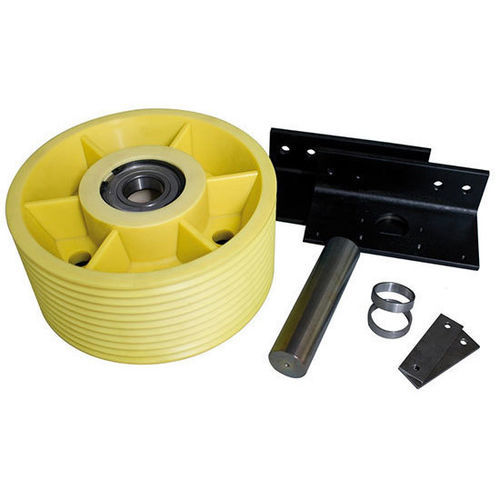

Комплект поставки — несущие тросы

• Пластиковый отклоняющий шкив с канавочным шариковым подшипником, включая ось
• Две пластины крепления оси
• Крепёжные винты
• Шайбы
• Разъёмные втулки (проставки)

Доступные опции

• Две монтажные скобы

Технические характеристики — ленты
Отклоняющие шкивы для ленточных подвесов, совместимые с ZAtopx. Рассчитаны на диаметр шкива 100 мм и ширину ленты 30 мм. Конфигурируются для размещения от 2 до 5 лент. Максимальная осевая нагрузка: 2,500 kg. Стальная конструкция с канавочными шариковыми подшипниками для высокой грузоподъёмности.

Комплект поставки — ленты

• Ось
• Втулки
• Отклоняющий шкив из стали с канавочными шариковыми подшипниками
• Пластина крепления оси

Технические данные

• Диапазон диаметров для несущих тросов: 120 мм до 520 мм
• Диаметр для лент (совместим с ZAtopx): 100 мм
• Материалы: пластиковые варианты для несущих тросов; стальной вариант для лент
• Тип подшипника: канавочные шариковые подшипники (высокого качества для длительного срока службы и тихого хода)
• Конфигурируемые ширина обода, радиусы канавок и количество канавок
• Ширина ленты (ленты): 30 мм
• Количество лент (ленты): конфигурируемо от 2 до 5
• Максимальная осевая нагрузка (ленты): 2,500 kg
• Типичные элементы комплекта поставки: ось, пластины крепления оси, втулки, крепёжные винты, шайбы, разъёмные втулки
• Доступные опции: две монтажные скобы
