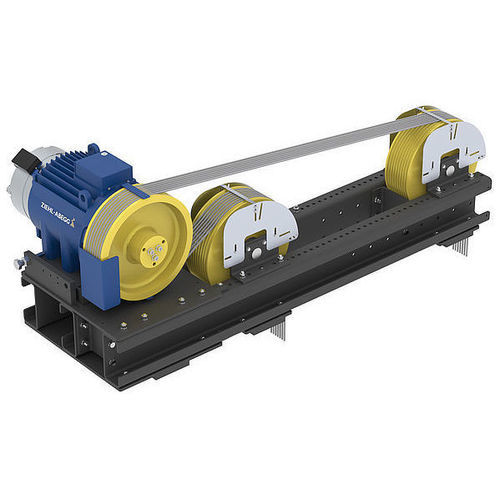

Станина станка ZAframe

Обзор
От проектов модернизации до решений для нового строительства — машинные рамы ZAframe от ZIEHL-ABEGG охватывают широкий спектр применений в лифтах. Рамы спроектированы так, чтобы в проектах модернизации можно было использовать существующие потолочные отверстия благодаря переменной регулировке шага канатов. Рамы, специально разработанные для приводов ZIEHL-ABEGG, дополняют пакет привода. В комплект поставки включена виброизоляция для обеспечения низкой вибрации и плавной работы.

Переходные пластины / Направляющие адаптеры / Кронштейны двигателя

• MP400: Переходная пластина для ZAtop SM190.11B – SM200.45E
• MP550: Переходная пластина для ZAtop SM210.60B – SM250.80D
• MP6000: Переходная пластина для ZAtop SM210.70B – SM250.80D
• MP3300: Направляющие адаптеры для ZAtop SM190.11B – SM200.45E
• MH6000B: Кронштейны двигателя для ZAtop SM210.70B – SM250.80D

Плоская рама

• MF2800: Плоская рама для машин ZAtop SM190.11B – SM200.30D; Макс. статическая нагрузка: 2850 kg; Регулируемый шаг канатов: выше диаметра ведущего шкива
• MF4000: Плоская рама для ZAtop SM200.40E – SM200.45E; Макс. статическая нагрузка: 4000 kg; Регулируемый шаг канатов: выше диаметра ведущего шкива
• MF6000: Плоская рама для ZAtop SM250.45B – SM250.80D; Макс. статическая нагрузка: 6000 kg; Регулируемый шаг канатов: выше диаметра ведущего шкива

Поднятая рама

• MH3000A: Поднятая рама для ZAsyn2 SM500.12 – SM500.16; Макс. статическая нагрузка: 3000 kg; Регулируемый шаг канатов: 490 mm – 850 mm с шагом 20 mm
• MH4000: Поднятая рама для ZAtop SM200.15D – SM200.45E; Макс. статическая нагрузка: 4000 kg; Регулируемый шаг канатов: 420 mm – 1280 mm с шагом 20 mm
• MH6000B: Поднятая рама для ZAtop SM210.70B – SM250.80D; Макс. статическая нагрузка: 4485 kg – 6000 kg; Регулируемый шаг канатов: 540 mm – 1320 mm с шагом 20 mm

S-wrap рама

• MS4000: S-wrap рама для ZAtop SM200.15D – SM200.45E; Макс. статическая нагрузка: 4000 kg; Регулируемый шаг канатов: 400 mm – 1200 mm с шагом 40 mm
• MS8000B: S-wrap рама для ZAtop SM250.45B – SM250.80D; Макс. статическая нагрузка: до 8050 kg; Регулируемый шаг канатов: 480 mm – 1440 mm с шагом 40 mm

Рама для канатов с пластиковым покрытием

• MK2850B: Рама для использования пластиково-покрытых канатов для ZAtop SM132.21/BS – SM200.30D; Макс. статическая нагрузка: 2850 kg; Регулируемый шаг канатов: 420 mm – 1200 mm с шагом 40 mm
• MK2850B Retrofit: Рама для использования пластиково-покрытых канатов для ZAtop SM132.21/BS – SM200.23D; Макс. статическая нагрузка: 2850 kg; Регулируемый шаг канатов: 420 mm – 1200 mm с шагом 40 mm
• MK4850A: Рама для использования пластиково-покрытых канатов для ZAtop SM205.40A – SM205.45A; Макс. статическая нагрузка: 4850 kg; Регулируемый шаг канатов: 540 mm – 1280 mm с шагом 40 mm

Дополнительные замечания

• Доступны различные конструкции машинных рам для удовлетворения разных требований: S-wrap, поднятые рамы для стальных канатов, специальные версии для пластиково-покрытых канатов и плоские рамы.
• Рамы разработаны так, чтобы позволять использовать существующие потолочные отверстия в проектах модернизации за счёт переменного шага канатов.
• В комплект поставки входит виброизоляция для обеспечения низкой вибрации и плавной работы.
• Машинные рамы разработаны для дополнения приводов ZIEHL-ABEGG и завершения пакета привода.

Технические характеристики

• Название серии: ZAframe
• Доступные типы: Переходные пластины / Направляющие адаптеры / Кронштейны двигателя; Плоские рамы (MF2800, MF4000, MF6000); Поднятые рамы (MH3000A, MH4000, MH6000B); S-wrap рамы (MS4000, MS8000B); Рамы для пластиково-покрытых канатов (MK2850B, MK2850B Retrofit, MK4850A)
• Диапазон макс. статической нагрузки: от 2850 kg до 8050 kg в зависимости от модели
• Регулировка шага канатов: зависит от модели (примеры: 490–850 mm с шагом 20 mm; 420–1280 mm с шагом 20 mm; 400–1200 mm с шагом 40 mm; 480–1440 mm с шагом 40 mm)
• В комплекте: Виброизоляция (объём поставки)
• Применение: Проекты модернизации и новое строительство; совместимо с лифтовыми машинами и приводами ZIEHL-ABEGG
