Центробежный вентилятор PK 802

для циркуляции воздухадля охлаждениядля циркуляции воздуха

Описание
ZIEHL-ABEGG разрабатывает индивидуальные, настраиваемые решения вентиляции для самых различных отраслей и приложений: блоки кондиционирования, керамическая промышленность, химическая и фармацевтическая промышленность, охлаждение генераторов и двигателей, а также железнодорожные применения. Корпусные вентиляторы, plug-вентиляторы и свободноработающие вентиляторы, адаптированные под каждое применение. Переменные, гибкие и оптимизированные для максимального КПД.

Спецификация продукта
Корпусные вентиляторы, plug-вентиляторы и свободноработающие вентиляторы, настраиваемые в зависимости от применения.

Характеристики и особенности

• Гибкая адаптация к существующей конструкции
• Колёса, корпуса, входные сопла и опорные пластины свободно конфигурируемы
• Вариативная конфигурация в зависимости от требуемой рабочей точки
• Специальные исполнения для уплотнений вала и навесных деталей
• Кожухи двигателя, глушители, входные фильтры, входные мешки, заслонки

Концепции двигателей

• Стандартные двигатели IEC типа IMB3 или IMB5
• Возможны специальные двигатели: тепловая изоляция ISO H или валы из нержавеющей стали

Взрывозащищённая версия (примерные характеристики)

• Антистатическая защита поверхности посредством порошкового покрытия (RAL 9005 и RAL 7035)

Технические детали и условия эксплуатации

• Возможность разделения зон с подходящим радиальным уплотнением вала
• Класс температуры T4 / T125 °C
• Группа аппаратов IIB + H2
• Двигатель с внутренним ротором
• EPL: Gb / Gc / Db / Dc
• Покрываемые зоны: 1 / 2 / 21 / 22
• Тип защиты двигателя при запуске: Ex d / Ex de
• Тип защиты вентилятора при запуске: Ex h (конструктивная безопасность "c")
• Пригоден для температур окружающей среды: -20 до +40 / +60 °C
• Доступные сертификаты: ATEX

Примеры иллюстрируемых моделей

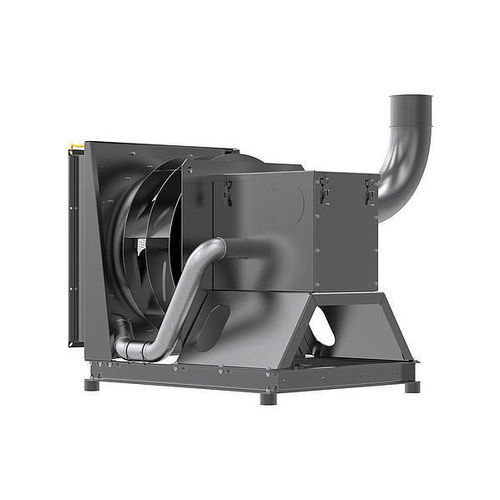

• PK 802 (пример применения / изображения)

Характеристики / технические спецификации

• Конфигурируемые продукты: корпусные вентиляторы, plug-вентиляторы, свободноработающие вентиляторы
• Опции конфигурации: колёса, корпуса, входные сопла, опорные пластины
• Опции двигателя: IMB3 / IMB5; версии ISO H; валы из нержавеющей стали
• Опции уплотнений и адаптированных деталей в зависимости от применения
• Взрывозащищённые варианты с защитой поверхности и сертификацией ATEX
• Диапазон температур окружающей среды: -20 до +40 / +60 °C (в зависимости от версии)
• Зоны и уровни защиты: зоны 1/2/21/22; EPL Gb/Gc/Db/Dc
• Защиты при запуске: Ex d / Ex de (двигатель); Ex h (вентилятор)
