Насос с винтовой зубчатой передачей MPC010

для химических продуктовдля смазкишагового двигателя

Обзор

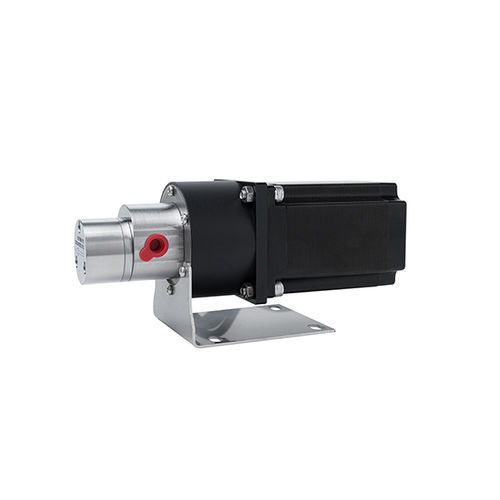

Микрошестерёнчатый насос с магнитным приводом MPC010 приводится в действие шаговым двигателем 57 и разработан для точного дозирования при малых расходах (типично 10–700 мл/мин) и давлениях, зависящих от применения (0,5–20 бар). Магнитный привод и статическое O‑кольцо изолируют перекачиваемую среду, предотвращая утечки и позволяя работать с чувствительными или опасными жидкостями.

Ключевые характеристики

• Бесимпульсная точная подача
  Конструкция косозубых шестерён и управление шаговым двигателем обеспечивают непрерывную, высокоповторимую объёмную подачу с точностью привода около ±0,5 %.
• Высокая всасывающая способность
  Обеспечивает стабильную подачу и подачу под высоким давлением для жидкостей с низкой вязкостью, с надёжными всасывающими характеристиками.
• Отсутствие утечек
  Магнитная передача крутящего момента вместе со статическим O‑кольцом гарантирует разделение перекачиваемой среды и внешней среды.
• Малый расход, высокая точность
  Малый объём на оборот (0.28 ml/rev) и точное шаговое управление позволяют выполнять точное позиционирование и повторяющиеся дозирования.
• Низкий уровень шума
  Магнитная передача момента исключает механический контакт; косозубая зачистка зубьев снижает трение, удары и вибрации.

Применение / Описание
MPC010 приводится в действие шаговым двигателем 57, вал которого соединён с внешним магнитным кольцом REPM для привода магнитной зубчатой передачи. Быстрый отклик при запуске/остановке/реверсе, минимальная накопленная погрешность шагов и точное позиционирование делают эту помпу подходящей для лабораторных дозировок, аналитических систем, дозирования красок/химикатов, малого серийного смазывания и других промышленных применений с малыми расходами и высокой точностью.

Спецификация модели (декодировка кода)
Серия насоса (позиция 1): MPC — PTFE прокладка герметизации
Модель/Рабочий объём (позиция 2): 010: 0.28 ml/rev; максимальный расход до 1 L/min
Корпус насоса (позиция 3): A: 304; B: 316L; C: PPS; возможна кастомизация материалов
Зубчатое колесо / Вал (позиция 4): A: PEEK шестерня + вал 316L; B: PEEK шестерня + керамический вал; доступны другие варианты
Резьба вход/выход (позиция 5): A: G1/8; B: G1/4; доступны другие варианты резьб
Мотор (позиция 6): C: SM (шаговый мотор)
Напряжение (позиция 7): 24V
Мощность (позиция 8): / (не указано)

Технические параметры
Модель: MPC010BAAC24V/
Вязкость среды: 0–1000 cP
Температура среды: -40°C до 100°C
Перепад давления (пример): 3 Bar (зависит от модификации)
Уровень вакуума на всасывании: до -0,85 Bar
Тип мотора: 57SM (шаговый)
Скорость мотора: 100–800 rpm

Производительность и документация
Кривые производительности, диаграммы расход/давление и габаритные/взрывные чертежи доступны на странице продукта в виде изображений для загрузки и технических паспортов.

Технические характеристики

• Рабочий объём: 0.28 ml/rev (MPC010)
• Рекомендуемый диапазон расхода: 10–700 ml/min; максимальный расход модели до 1 L/min
• Рабочее давление: подходит для 0,5–20 bar в зависимости от конфигурации; примерная модификация рассчитана на 3 Bar
• Максимальная вязкость среды: до 1000 cP
• Диапазон температур среды: -40°C до 100°C
• Возможность всасывания: до -0,85 Bar
• Мотор: шаговый мотор 57 (57SM), диапазон скоростей 100–800 rpm
• Материалы корпуса насоса: 304 (A), 316L (B), PPS (C)
• Варианты шестерни/вала: PEEK шестерня с валом 316L или керамическим валом
• Варианты резьбы вход/выход: G1/8 (A) или G1/4 (B)
