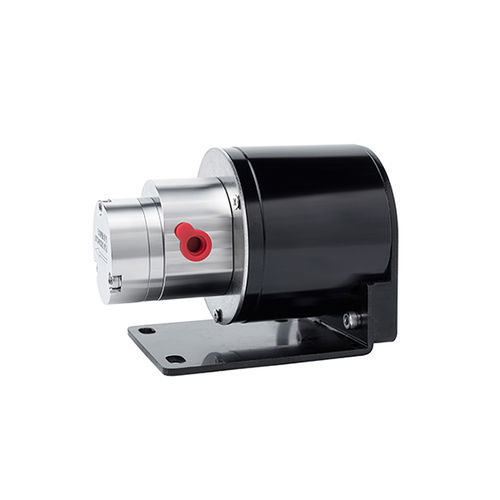

Шестеренчатый насос MPB015

для химических продуктовдля краскидля смазки

Обзор продукта
Магнитная шестерёнчатая помпа MPB015 с интегрированным бесщёточным двигателем постоянного тока (BLDC) обеспечивает точную, безпульсационную подачу жидкости при расходе до 1,5 л/мин и перепаде давления до 20 бар. Бесшпоночная конструкция с интегрированным приводом уменьшает занимаемый объём и позволяет монтаж в стеснённых условиях.

Ключевые особенности

• Безпульсационная подача
  Объёмная подача зубчатого типа обеспечивает непрерывную и точную подачу (точность серв/шаг ±0,5%).
• Высокая вакуумная всасывающая способность
  Обеспечивает стабильную подачу и высоконапорную работу с низковязкими жидкостями.
• Магнитный привод без утечек
  Магнитная муфта и статическое уплотнение O-ring изолируют среду от внешней среды.
• Компактный бесшпоночный мотор
  Интегрированный мотор снижает общий объём и упрощает монтаж в узких пространствах.
• Низкий уровень шума
  Магнитная передача и косозубые шестерни минимизируют механический контакт, трение и вибрацию.
• Продлённый срок службы
  Бесщёточный мотор и материалы высокого класса исключают угольные щётки и уменьшают износ.

Детали
Помпа интегрирует бесщёточный драйвер на торце мотора для стабильной работы и длительного срока службы. Вход/выход могут быть расположены с одной стороны или с противоположных сторон. Варианты материалов для шестерни и вала (шестерня PEEK с валом 316L или керамический вал) и материалы корпуса (304, 316L, PPS) обеспечивают совместимость с рабочими средами и возможность кастомизации.

Спецификация модели
Модель: MPB 015 B A A A 24V 70W
Цифры конфигурации: 1 2 3 4 5 6 7 8
1 Серия помпы: MPB (резиновое O-ring уплотнение)
2 Рабочий объём: 015 = 0,35 мл/об (макс. 1,5 л/мин)
3 Корпус насоса: A=304, B=316L, C=PPS (доступны другие варианты)
4 Шестерня/вал: A=PEEK шестерня + вал 316L, B=PEEK шестерня + керамический вал (иные варианты)
5 Резьба вход/выход: A=G1/8, B=G1/4 (прочие варианты)
6 Тип мотора: A=BL (бесщёточный DC), B=DC (с щётками), C=SM (шаговый), D=SVCA (серво), E=ACIM (3-фазный), F=ACIMB (взрывозащищённый 3-фазный), G=BLB (взрывозащищённый BLDC)
7 Напряжение: 24V
8 Мощность: 40W / 70W (на этой странице: 70W BLDC)

Технические параметры

• Модель: MPB015
• Рабочий объём: 0,35 мл/об
• Максимальный расход: до 1,5 л/мин
• Максимальная разность давлений: 20 бар
• Диапазон вязкости: 0–3000 cps
• Диапазон температур среды: -40℃ до 100℃
• Входной вакуум: до -0,85 бар
• Диапазон скоростей двигателя: 200–4500 rpm
• Материалы и подключения могут быть настроены под требования применения

Типичные области применения
Дозирование, подача и перенос химикатов, смазочных материалов, покрытий и жидкостей низкой — средней вязкости в промышленных процессах; подходит для OEM-интеграции и систем, требующих компактных и герметичных насосов.
