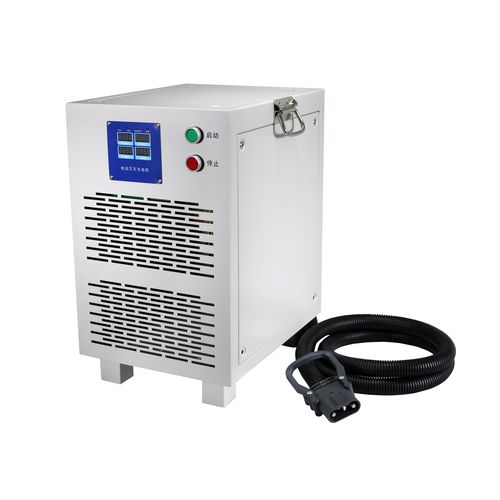

Напольное устройство зарядки батарей GGCF-B

литиевоедля вилочного погрузчикаISO

Высокочастотные зарядные устройства для литиевых батарей серии GGCF имеют высокую эффективность преобразования и зарядки, обеспечивают стабильное напряжение и высокий стабильный ток, плавную форму выходного тока и малые пульсации. Кроме того, благодаря использованию технологии высокочастотного переключения, зарядное устройство обладает такими характеристиками, как энергосбережение, простота управления, широкий диапазон регулировки тока, малый размер и легкий вес. Принцип работы Зарядное устройство состоит из схемы выпрямления и фильтрации, схемы преобразования высокочастотной коммутации, схемы управления ШИМ, схемы выпрямления и фильтрации на выходе, схемы защиты от обратного тока, схемы стабилизации и ограничения напряжения, схемы стабилизации и ограничения тока, схемы защиты и схемы дополнительного питания. Кроме того, зарядное устройство имеет функцию связи по шине CAN-BUS. l Защита от обратного подключения аккумулятора Если батарея не подключена или перевернута, зарядное устройство отключается и отображает код ошибки. l Защита от короткого замыкания При коротком замыкании на выходе зарядного устройства, зарядное устройство отключается и отображает код ошибки. l Защита от перенапряжения/потери фазы на входе Если входное напряжение падает ниже заданного или происходит обрыв фазы, выход останавливается и на дисплее отображается код ошибки. l Защита от повышенного напряжения на входе Когда входное напряжение превышает заданное напряжение, выход останавливается, и на дисплее отображается код ошибки. l Защита от перегрева Если температура зарядного устройства превышает заданную, выход останавливается и отображается код ошибки. l Защита от повышенного напряжения на выходе Когда выходное напряжение превышает заданное, зарядное устройство отключается и на дисплее отображается код ошибки
