Характеристика

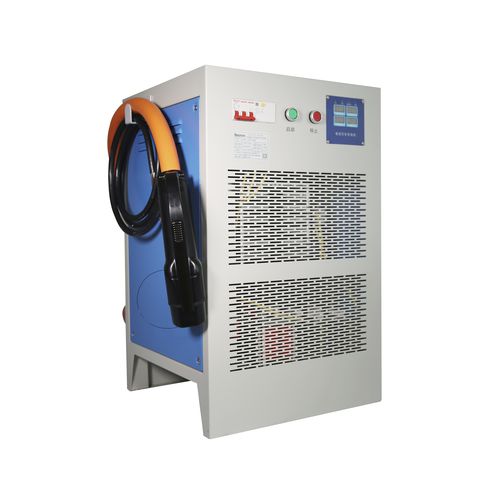

Высокочастотные зарядные устройства для литиевых батарей серии GGCF имеют высокую эффективность преобразования и зарядки, обеспечивают стабильное напряжение и высокий стабильный ток, плавную форму волны выходного тока и малые пульсации. Кроме того, благодаря использованию технологии высокочастотного переключения, зарядное устройство обладает такими характеристиками, как энергосбережение, простота управления, широкий диапазон регулируемого тока, малый размер и легкий вес.
Принцип работы
Зарядное устройство состоит из схемы выпрямления и фильтрации, схемы преобразования высокочастотной коммутации, схемы управления ШИМ, схемы выпрямления и фильтрации на выходе, схемы защиты от обратного тока, схемы стабилизации и ограничения напряжения, схемы стабилизации и ограничения тока, схемы защиты и схемы дополнительного питания. Кроме того, зарядное устройство имеет функцию связи по шине CAN-BUS.
---
