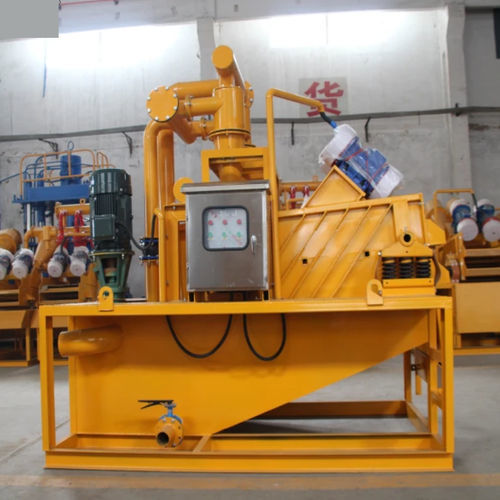

Сепаратор песка YG series

циклонныйдля строительной площадкидля очистки воды

Обзор продукта
Правильный выбор шламового сепаратора важен для поддержания эффективности на работах по забивке свай, роторному бурению и дноуглублению. Корректно подобранный сепаратор снижает засоры гидроциклонов, закоксовывание сит и чрезмерный износ шламовых насосов.

Рекомендации по выбору

• Если в шламе высокий процент песка и низкая липкость глины → Выберите одноконтурный шламовый сепаратор (тип A). Использует внешнюю подающую насосную станцию для пропуска грубых частиц через двухъярусный вибрационный грохот и гидроциклон для экономичной твердо-жидкостной сепарации.
• Если материал содержит крупный гравий, высоковязкую грязь или мелкий песок → Перейдите на сепаратор с внутренней циркуляцией (тип B или C). Встроенный шламовый насос из высокохромового сплава непрерывно перемешивает и рециркулирует плотный шлам, предотвращая оседание и засоры.
• Если перекачивается ультратонкий ил или глина, проходящая через сито 180 μm → Скомбинируйте обезпесочивающую установку с шламовым фильтр-прессом. Гидроциклон отделяет песок до d50 = 180 μm; для удаления более тонких частиц глины требуется вторичный фильтр-пресс для замкнутого водовозврата и практически нулевого сброса.

Руководство по производительности и применению

• Для подающего насоса 7.5–15 kW → блоки 100–150 m³/h (компактные модели для малых сваебоев и траншейных работ).
• Для расходов 200–250 m³/h → средние блоки 200-B или 250-C с внутренними насосами, чтобы удерживать содержание песка ниже 2% при глубинном бурении фундаментов.
• Для очень больших объемов (300–400 m³/h+) → высокопроизводительные установки 300-C или 400-C с группами мульти-гидроциклонов и увеличенной мощностью вибромотора для масштабных работ по забивке свай мостов и микро-тоннелированию.

Условия работы

• Ограниченные городские площадки / опоры мостов в центре города → выбирайте компактные обезпесочивающие блоки с вертикальным насосом и небольшой площадью (примерно форматы < ~2,5 m × 1,5 m).
• Удаленные регионы с абразивной геологией (гранит, кварц) → укажите полиуретановые футеровки гидроциклонов (толще) и крыльчатки насосов из высокохромового сплава для увеличения износостойкости.
• Экологически чувствительные объекты → применяйте полностью закрытые системы рециркуляции шлама без утечек в сочетании с оборудованием замкнутого цикла, чтобы избежать нарушений и разливов.

Установка и мобильность

• Частые перемещения между краткосрочными свайными площадками → выбирайте блоки на скиде весом <~2000 kg с рым-направляющими для удобной транспортировки платформой/погрузчиком.
• Фиксированные многолетние установки → монтируйте обезпесочивающую установку на приподнятой стальной раме или модульном контейнерном илосборнике для обеспечения гравитационного сброса и удобного обслуживания.

Рекомендации по электропитанию

• Сеть (стабильная 380V/50Hz трехфазная) → используйте стандартные электрические модели (варианты общей мощности указаны в технических параметрах).
• Вне сети / удаленные площадки → комплектуйте систему дизель-генератором, рассчитанным минимум на 1.5× суммарную пусковую нагрузку двигателей.

Параметры шламового сепаратора
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Максимальная пропускная способность шлама | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Общая мощность | 0.5 kW | 17.2 kW | 24.2 kW | 3 kW | 25 kW | 48 kW | 59.4 kW
Вибромотор | 0.25 kW×2 | 1.1 kW×2 | 1.1 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 2.2 kW×2
Общий вес машины | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Максимальное содержание влаги в выгружаемом материале | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Содержание песка в шламе после очистки | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Размер разделяемых частиц d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Габариты (Д×Ш×В) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
Производительность по просеиванию твердых веществ (t/h) | 10–25 | 16–40 | 20–50 | 25–62.5 | 25–62.5 | 25–62.5 | 30–75

Примечания по типичным диапазонам закупок и составу системы

• Базовые одноконтурные блоки экономичны при использовании существующего подающего насоса (меньшие капитальные вложения).
• Устройства с внутренней циркуляцией включают встроенные горизонтальные шламовые насосы и двойные гидроциклоны для широкой геологической универсальности.
• Для закрытых циклов с практически нулевым сбросом комбинируйте сепараторы с фильтр-прессами и соответствующим оборудованием для обезвоживания (многоступенчатые установки для крупных проектов).

Технические характеристики

• Семейство / серия моделей: серия YG (модели включают YG-100A, YG-160B, YG-200B, YG-250A/B/C, YG-300C).
• Макс. пропускная способность шлама по моделям: 100–300 m³/h (в зависимости от модели).
• Общая установленная мощность по моделям: от 0.5 kW до 59.4 kW.
• Вибромоторы: обычно два; примеры 0.25 kW×2 до 2.2 kW×2 в зависимости от модели.
• Типичное содержание твердых веществ (песка) после очистки: менее 2%.
• Способность разделения по d50: около 180 μm.
• Максимальное содержание влаги в выгружаемом материале: до 30%.
• Диапазон производительности просеивания твердых (сухих): прибл. 10–75 t/h в зависимости от модели.
• Типичные веса машин: 550 kg до 5 500 kg в зависимости от модели и конфигурации.
• Распространенные конфигурации: одноконтурный (внешний подающий насос), внутренняя циркуляция (встроенный высокохромовый шламовый насос), многогидроциклонные высокопроизводительные установки; возможна комплектовка фильтр-прессом для удаления мелких частиц.
• Рекомендуемое питание объекта: предпочтительно трехфазная сеть 380V; для офф-грид объектов требуются правильно подобранные генераторные установки.
