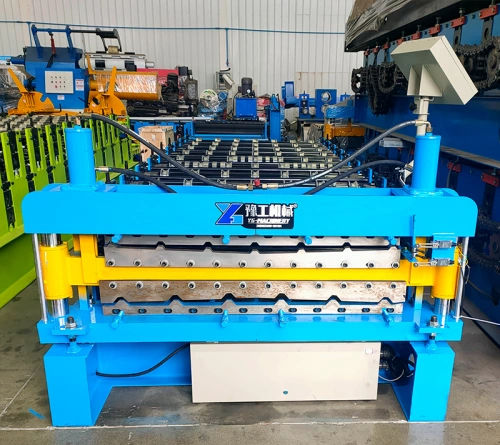

Профильный каландр для стеновой панели

для кровельной панелидля профилейдля панелей

Обзор продукта
Выбор экономически эффективной ролико-формовочной машины критичен при расширении производства или при контрактных операциях на международных рынках строительства и обработки листового металла. Качество машин у разных поставщиков различается; типичные проблемы покупателей: смещение листа, деформация валов роликов и перегрев гидравлики. В документе изложены технические детали и рекомендации по покупке.

Области применения

• Кровельные и стеновые системы: Линии с шириной подачи от 914 мм до 1250 мм производят однослойные окрашенные стальные или черепичные профили для промышленных и жилых укрытий.
• Сэндвич-панели с утеплителем: Интеграция с линиями PU, EPS или минеральной ваты для изготовления огнестойких утеплённых панелей для стен и кровли.
• Строительные прогоны и направляющие: Машины для CZ-прогонов и формовщики лёгких стальных направляющих производят несущие прогоны и внутренние каркасы с быстрой переналадкой.
• Транспортная инфраструктура: Формовщики ограждений и машины для водоотводных желобов обрабатывают дорожные барьеры и каналы высокой пропускной способности.

Практические соображения при покупке

• Стандартная комплектация: Уточните, включает ли агрегат автоматический размотчик, панель PLC и выводные столы.
• Скорость формовки и производительность: Стандартные линии работают на 0–15 м/мин; специализированные профили или высокоскоростные агрегаты могут достигать ~20 м/мин.
• Время переналадки: Автоматические сменные блоки значительно сокращают время смены профиля по сравнению с ручными настройками.
• Совместимость материала: Тестируйте образцы местных рулонов с производителем, так как твердость и упругий отскок зависят от металлургии заводов.

Параметры ролико-формовочной машины (по таблице спецификаций)
Материал - Применимый материал: GI (оцинкованный лист) / PPGI
Толщина материала: 0.12-0.5 mm
Совместимость по пределу текучести: 235 / 345 / 550 MPa
Базовая рама: сталь типа H400/450
Материал роликов: 45# сталь, термообработка HRC58-62
Станции роликов: 22 ступени
Диаметр вала: 80 mm / 75 mm
Размеры машины: 10000 x 2000 x 2000 mm
Масса машины: 10000 (по спецификации производителя)
Цвет машины: синий (RAL5015) + оранжевый (RAL2004) по умолчанию
Рабочая/формовочная скорость: 15 м/мин
Твердость резака: термообработка до HRC58-62
Допуск резки: ±1 mm
Материал резака: Cr12MoV (Z200C12), рассчитан на ≥1 000 000 отрезов
Управление: PLC
Привод: зубчато-цепной / звёздочно-цепной привод
Главный двигатель: 7.5 kW
Насосный мотор для резака: 3.5 kW
Напряжение: 220/380/415/480V - 50/60Hz / 3Ph (подтвердить)
PLC-система управления: инвертор Schneider Electric или DELTA; сенсорный экран: WEINVIEW; энкодер: KOYO или OMRON
Управляющее напряжение: 24 V
Опции: автоматический штабелер и принтер

Ключевые технические моменты и рекомендации

• Ширина подачи и толщина листа определяют подходящую семейство машин; стандартные предлакированные/оцинкованные листы обычно 0,2–0,8 mm.
• Для точных профилей и уменьшения деформации выбирайте оборудование с 16–22 ролико-станциями и диаметрами валов ≥70 mm.
• Предпочитайте ролики из Cr12MoV с закалённой поверхностью (HRC58-62) для длительного срока службы; для прибрежных и влажных условий рассмотрите твердый хромовый слой.
• Убедитесь, что сенсорный экран PLC поддерживает необходимые языки для обучения операторов.
• Подтвердите полную электрическую конфигурацию (напряжение и фаза) перед покупкой.

Технические характеристики

• Применимый материал: GI / PPGI
• Диапазон толщины материала: 0.12 - 0.5 mm
• Совместимость по пределу текучести: 235 / 345 / 550 MPa
• Базовая рама: сталь типа H400/450
• Материал роликов: 45# сталь, термообработка HRC58-62
• Станции роликов: 22 ступени
• Диаметр вала: 80 mm / 75 mm
• Размеры машины: 10000 x 2000 x 2000 mm
• Масса машины: 10000 (как указано)
• Цвет: синий (RAL5015) + оранжевый (RAL2004) по умолчанию
• Скорость формования: 15 m/min
• Материал и ресурс резака: Cr12MoV (Z200C12), ≥1 000 000 отрезов
• Допуск резки: ±1 mm
• Мощность главного двигателя: 7.5 kW; насос для резака: 3.5 kW
• Привод: зубчатый / цепной
• PLC-управление: инвертор Schneider/DELTA, экран WEINVIEW, энкодер KOYO/OMRON
• Управляющее напряжение: 24 V
• Опции: автоматический штабелер и принтер
