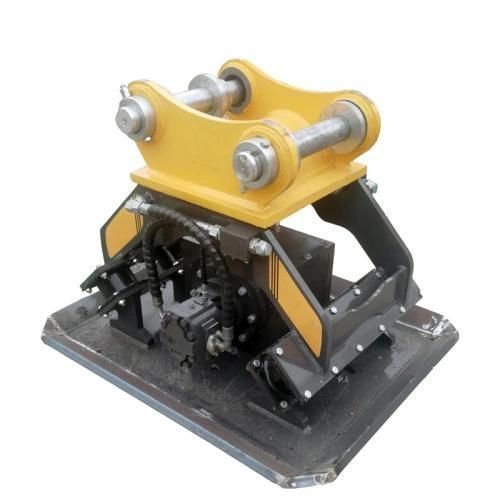

Реверсивная вибрирующая пластинка YG series

для экскаваторакомпактирование

Обзор продукта
Плита-уплотнитель, устанавливаемая на экскаватор, преобразует гидравлический поток в высокочастотную вибрацию для достижения глубокого и равномерного уплотнения. По сравнению с ручными трамбовками он безопасно достигает узких или глубоких траншей, увеличивает ежедневную производительность и снижает необходимость присутствия персонала в опасных котлованах.

Где применяется

• Траншеи под трубопроводы и обратная засыпка инженерных сетей: Доступ в узкие глубокие траншеи для уплотнения слоев грунта и предотвращения будущих проседаний.
• Дорожные откосы и берегоукрепления: Длинный вылет стрелы экскаватора позволяет уплотнять крутые откосы и формировать берега из безопасной позиции.
• Уплотнение устоев и фундаментов: Высокочастотная вибрация эффективна в стесненных местах для соответствия требованиям по уплотнению.
• Уборка площадки и дренажные работы: Часто используется совместно с другими навесными принадлежностями для планировки, очистки и подготовки дренажа.

Технические данные (модели)

• YG-32: Подходящие экскаваторы 4–9 T; Вибрационная сила 40 kN; Частота возбуждения ≥2000 RPM; Рабочее давление 15 MPa; Макс. расход 60 L/min; Габариты 900×550×750 mm; Площадь удара 900×550 mm; Масса 380 kg; Типичные применения: узкие траншеи под коммуникации, дворы, мелкие грунты.
• YG-50: Подходящие экскаваторы 10–18 T; Вибрационная сила 65 kN; Частота ≥2000 RPM; Давление 15 MPa; Макс. расход 100 L/min; Габариты 1160×700×930 mm; Площадь удара 1160×700 mm; Масса 550 kg; Типичные применения: ремонт городских дорог, обратная засыпка средних траншей.
• YG-80: Подходящие экскаваторы 20–27 T; Вибрационная сила 110 kN; Частота ≥2200 RPM; Давление 15 MPa; Макс. расход 160 L/min; Габариты 1350×900×1000 mm; Площадь удара 1350×900 mm; Масса 920 kg; Типичные применения: дорожные полотна автомагистралей, обратная засыпка глубоких трубопроводов.
• YG-107: Подходящие экскаваторы 30–40 T; Вибрационная сила 150 kN; Частота ≥2200 RPM; Давление 15 MPa; Макс. расход 160 L/min; Габариты 1350×900×1050 mm; Площадь удара 1350×900 mm; Масса 1050 kg; Типичные применения: карьеры и горные дороги, фундаменты тяжелых сооружений.

Рекомендации оператору и техобслуживание

• Установите предохранительный клапан на гидролинии; избыточное давление повреждает гидромоторы, а высокий расход перегревает эксцентриковые подшипники.
• Перемещайте уплотнитель снизу вверх по склону; работа сверху вниз может вызвать сползание рыхлого грунта и повреждение откоса.
• Еженедельно проверяйте резиновые демпферы и монтажные болты; ослабленные крепления передают вибрацию на стрелу и могут повредить цилиндры.
• Смазывайте эксцентриковые подшипники каждые 40 часов работы высокотемпературной смазкой для увеличения срока службы.

Технические характеристики

• Brand: YG Machinery
• Семейство моделей: серия YG (YG-32, YG-50, YG-80, YG-107)
• Подходящий вес носителя: 4–40 T в зависимости от модели
• Диапазон вибрационной силы: 40–150 kN в зависимости от модели
• Частота возбуждения: ≥2000–≥2200 RPM (зависит от модели)
• Рабочее гидравлическое давление: 15 MPa для указанных моделей
• Максимальный гидравлический поток: 60, 100 или 160 L/min (зависит от модели)
• Типичные габариты и площади удара: см. список моделей выше
• Масса машины по моделям: 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Основные области применения: обратная засыпка траншей, уплотнение дорожного полотна, уплотнение фундаментов и откосов, узкие траншеи под коммуникации
• Рекомендуемые аксессуары/установка: прочные резиновые демпферы для изоляции обратного удара; предохранительный клапан на маслопроводе
