Магнит в пластинах YGML series

для использования в автомобиляхс эпоксидной оболочкойинкапсулированный

Обзор

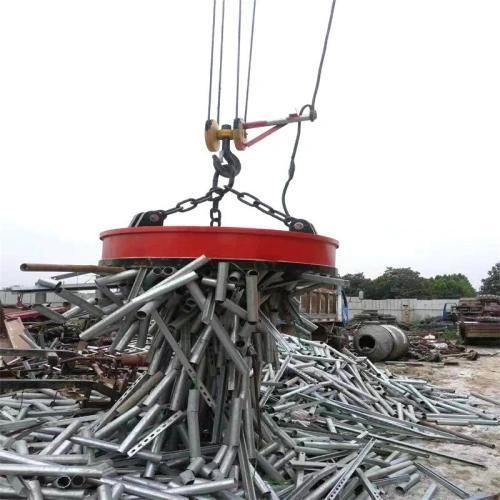

Электромагнитный бортовой магнит для экскаватора серии YGML — это электропитаемая пластина, предназначенная для захвата и отпускания ферромагнитных предметов по требованию. Ускоряет сортировку лома и обработку материалов, снижая ручную подвязку. Корпуса выполнены с герметичной влагозащитой для работы во влажных условиях; для подводной эксплуатации предусмотрены специальные модели с заливкой и антикоррозионными уплотнениями.

Принцип работы и рекомендации оператору

• Подключенная катушка создаёт магнитное поле, притягивающее сталь; отключение питания обеспечивает чистое отпускание груза.
• Герметичная конструкция допускает работу на влажных участках; для погружения требуется специализированная подводная конфигурация.
• Длительная непрерывная работа нагревает катушку, увеличивает электрическое сопротивление и снижает подъёмную силу примерно на 15–20% — планируйте режимы нагрузки соответствующим образом.
• Рекомендации оператору: перед включением положите магнит плоско на рыхлую кучу металла; не касайтесь нижней пластины голыми руками сразу после отключения из‑за остаточного нагрева; регулярно проверяйте уплотнения распределительной коробки, чтобы предотвратить попадание воды и короткие замыкания.

Модели и характеристики

• YGML02 — Подходящая несущая масса: 4–6 т; Вес: 1400 кг; Мощность: 5 кВт; Внешний Ø: 700 мм; Расход: 30–55 л/мин; Давление: 170 бар — небольшие ломовые площадки, очистка мини‑экскаватором.
• YGML04 — 7–11 т; 1500 кг; 8 кВт; 800 мм; 50–100 л/мин; 180 бар — авторазборщики, легкая загрузка грузовиков.
• YGML06 — 12–16 т; 1890 кг; 8 кВт; 900 мм; 90–110 л/мин; 190 бар — подбор арматуры на стройплощадках, сортировка.
• YGML08 — 17–23 т; 2000 кг; 10 кВт; 1100 мм; 100–140 л/мин; 200 бар — средние ломовые дворы, обработка связанной стали.
• YGML10 — 24–30 т; 2200 кг; 10 кВт; 1200 мм; 130–170 л/мин; 210 бар — крупные площадки переработки, укладка рельсов.
• YGML14 — 31–40 т; 2500 кг; 15 кВт; 1300 мм; 200–250 л/мин; 250 бар — судоразборка, металлургические заводы, тяжёлые грузоподъёмные работы.
• YGML20 — 41–50 т; 2800 кг; 15 кВт; 1400 мм; 250–320 л/мин; 250 бар — портовые терминалы, тяжёлая шлакобработка, крупнотоннажный лом.

Типичные места применения

• Ломовые дворы и авторазборки: сбор рассыпного и связанного лома, листов и измельчённых рам.
• Демонтаж и переработка отходов: извлечение закопанной арматуры и связующих проволок из бетонного щебня для повышения чистоты вторичного металла.
• Железнодорожное обслуживание: подъём рельсов, плит и крепёжных болтов для штабелирования и погрузки.
• Интегрированные рабочие процессы: в сочетании с режущими насадками, грейферами и просеивающими ковшами упрощает сортировку и обработку смешанных материалов.

Варианты управления и питания

• Пульт управления 24 В DC — подключается к аккумулятору экскаватора для небольших моделей и простых установок.
• Гидравлический генератор (вспомогательный масляный генератор) — обеспечивает стабильное напряжение и большую непрерывную подъёмную силу для тяжёлых и непрерывных работ.

Часто задаваемые вопросы

• Ожидайте снижение магнитной силы на 15–20% при длительных непрерывных циклах из‑за нагрева катушки; выбирайте высококачественные катушки и управляйте режимами работы.
• Подводная эксплуатация возможна только с сертифицированными погружными моделями с водонепроницаемой заливкой и антикоррозионной герметизацией.

Технические характеристики

• Manufacturer / Brand: YG Machinery
• Серия: YGML (модели YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• Диапазон грузоподъёмности: 4–50 т (в зависимости от модели)
• Диапазон веса: ок. 1400–2800 кг
• Диапазон мощности: 5–15 кВт
• Диапазон внешнего диаметра: 700–1400 мм
• Рабочий расход: 30–320 л/мин
• Рабочее давление: типично 170–250 бар
• Защита: герметичный влагозащитный корпус; доступны подводные варианты
• Эксплуатационные предостережения: нагрев катушек снижает подъёмную силу — требуется контроль циклов; проверять электрические уплотнения для предотвращения попадания воды; избегать включения при подвешенной плите над летающими металлическими обломками.
