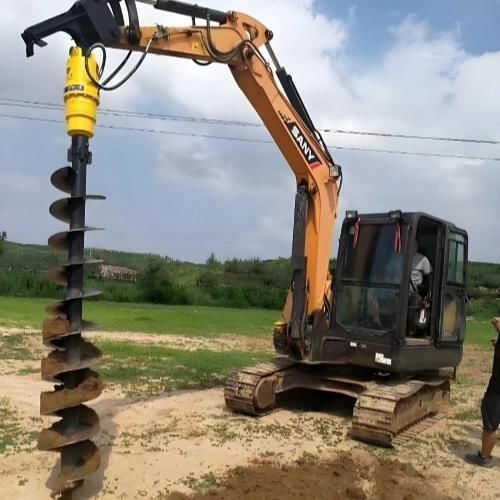

Бур непрерывного действия YG series

гидравлическийдля экскаваторадля фундаментных свай

Обзор продукта
Установка шнекового привода для экскаватора с высоким крутящим моментом увеличивает скорость бурения отверстий более чем в пять раз по сравнению с ручным трудом. Гидравлический привод использует планетарный редуктор для вращения шнековых буров с высоким выходным моментом, что позволяет просверливать чистые прямые отверстия за считанные минуты. Механическое бурение снижает затраты на рабочую силу и удерживает операторов вне опасных зон.

Таблица технических параметров
Model | Применимый тоннаж (T) | Диапазон крутящего момента (Nm) | Давление масла (bar) | Расход масла (lpm) | Скорость (rpm) | Выходной вал | Вес (kg) | Область применения
YGMINI | 0.8 – 2 T | 305 – 1175 Nm | 60 – 200 bar | 12 – 45 lpm | 28 – 95 rpm | 65Rd | 38 kg | Мини-экскаваторы, отверстия под столбы, посадка деревьев
YG1500 | 1 – 2 T | 545 – 1580 Nm | 60 – 200 bar | 20 – 75 lpm | 32 – 97 rpm | 65Rd | 49 kg | Фермерские ограждения, небольшие солнечные сваи
YG2000 | 1.5 – 3 T | 656 – 2270 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 98 rpm | 65Rd | 50 kg | Благоустройство, плотная глина, глубокие отверстия под столбы
YG2500 | 1.5 – 3 T | 855 – 2510 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 90 rpm | 65Rd | 50 kg | Бурение в тяжелых грунтах, фундаменты для солнечных опор
YG4000 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 52 kg | Средние компактные экскаваторы, сланец и мороз
YG4500 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 87 kg | Тяжелая рама редуктора, непрерывное набивание свай
YG5000 | 3 – 6 T | 1608 – 4890 Nm | 60 – 210 bar | 40 – 95 lpm | 28 – 57 rpm | 65Rd | 88 kg | Тяжелое бурение, выветрелая порода, строительные сваи

Где подрядчики применяют шнек для экскаватора

• Солнечные фермы и опоры для коммунальных нужд: быстро бурит ровные фундаментные отверстия в различных грунтах.
• Ограды и посадка деревьев: быстрые чистые отверстия под столбы вдоль дорог и на фермах.
• Фундаменты зданий и подпорные стены: точные глубокие отверстия в плотном грунте для стоек и фундаментов.
• Уборка площадки и командная работа: шнеки быстро выполняют бурение фундаментов и могут сочетаться с катками, магнитами и грязевыми насосами для поддержки обратной засыпки и очистки.

Советы оператору

• Используйте твердосплавные «bullet» зубья при бурении сланца или мягкой породы; стандартные плоские зубья быстро изнашиваются в скалах.
• Поднимайте бур каждые 0.5 м в тяжелой глине, чтобы очистить уплотненный грунт; полный виток спирали может нагрузить насос и заклинить мотор.
• Проверяйте уровень масла в планетарном редукторе еженедельно; интенсивное бурение генерирует тепло, и низкий уровень масла может повредить шестерни.

Кейс — Солнечный проект в Австралии (кратко)

• Задача на объекте: твердый сланец и сухая глина ограничивали производительность до ~20 отверстий/день и вызывали быстрый износ буровых коронок.
• Решение по оборудованию: сочетание высокоточного привода с высоким крутящим моментом (модель до 4890 Nm, вал 65Rd) и породного сверла с твердосплавными bullet зубьями для компактного экскаватора.
• Результаты: скорость бурения увеличилась ~400%, время на одно отверстие сократилось до менее чем 3 минут, дневная производительность превысила 90 отверстий, и бригада завершила работу значительно раньше графика.

Частые замечания по выбору

• Выходной крутящий момент — основной фактор для твердых грунтов, сланца или скал; более высокая частота вращения эффективнее в мягких грунтах для быстрой эвакуации породы.
• Выберите стандартные плоские зубья для земли, песка и мягкой глины; выберите твердосплавные bullet зубья для твердой глины, песчаника, выветрелой породы и асфальта.
• Между выходным валом 65Rd и буровой коронкой могут быть добавлены удлинители вала с быстрыми шплинтами; конструкции с противоколебанием повышают точность при глубоких бурениях.

Технические спецификации

• YGMINI — Применимый тоннаж: 0.8–2 T; Крутящий момент: 305–1175 Nm; Давление масла: 60–200 bar; Расход масла: 12–45 lpm; Скорость: 28–95 rpm; Выходной вал: 65Rd; Вес: 38 kg; Применение: мини-экскаваторы, отверстия под столбы, посадка деревьев.
• YG1500 — Применимый тоннаж: 1–2 T; Крутящий момент: 545–1580 Nm; Давление масла: 60–200 bar; Расход масла: 20–75 lpm; Скорость: 32–97 rpm; Выходной вал: 65Rd; Вес: 49 kg; Применение: фермерские ограждения, небольшие солнечные сваи.
• YG2000 — Применимый тоннаж: 1.5–3 T; Крутящий момент: 656–2270 Nm; Давление масла: 60–200 bar; Расход масла: 30–75 lpm; Скорость: 35–98 rpm; Выходной вал: 65Rd; Вес: 50 kg; Применение: благоустройство, твердая глина, глубокие отверстия под столбы.
• YG2500 — Применимый тоннаж: 1.5–3 T; Крутящий момент: 855–2510 Nm; Давление масла: 60–200 bar; Расход масла: 30–75 lpm; Скорость: 35–90 rpm; Выходной вал: 65Rd; Вес: 50 kg; Применение: бурение в тяжелых грунтах, фундаменты солнечных свай.
• YG4000 — Применимый тоннаж: 2–4 T; Крутящий момент: 1290–4580 Nm; Давление масла: 60–210 bar; Расход масла: 40–95 lpm; Скорость: 32–77 rpm; Выходной вал: 65Rd; Вес: 52 kg; Применение: средние компактные экскаваторы, сланец и мороз.
• YG4500 — Применимый тоннаж: 2–4 T; Крутящий момент: 1290–4580 Nm; Давление масла: 60–210 bar; Расход масла: 40–95 lpm; Скорость: 32–77 rpm; Выходной вал: 65Rd; Вес: 87 kg; Применение: тяжелая рама редуктора, непрерывное набивание свай.
• YG5000 — Применимый тоннаж: 3–6 T; Крутящий момент: 1608–4890 Nm; Давление масла: 60–210 bar; Расход масла: 40–95 lpm; Скорость: 28–57 rpm; Выходной вал: 65Rd; Вес: 88 kg; Применение: тяжелое бурение, выветрелая порода, строительные сваи.
