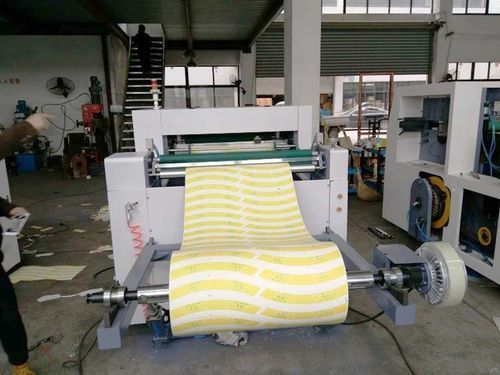

Волнистая машина для производства картонных коробок YG-D series

автоматическаявысокоскоростная

Обзор продукта
Автоматический станок для формирования коробок на линии упаковки. Модели YG-D800 и YG-D1200 обеспечивают высокоскоростное формование и варианты запечатывания дна, могут работать в линию с оборудованием по изготовлению коробок и сокращать ручную сборку на упаковочных линиях.

Ключевые особенности и преимущества

• Скорость производства: YG-D800 = 50–180 шт./мин; YG-D1200 = 80–320 шт./мин; низкоскоростные варианты: 12–25 шт./мин у стандартных моделей.
• Снижение трудозатрат: автоматизация сгиба, формования и запечатывания дна снижает зависимость от ручного труда.
• Варианты запечатывания: доступны горячее расплавление (hot-melt) и ленточное запечатывание для надежного закрытия дна.
• Точное управление: PLC-контроллер обеспечивает равномерное натяжение ленты и безмятую запайку; ручная регулировка с шкалой позволяет переналадку за 5–8 минут обученными операторами.
• Гигиеничное формование: опция вакуумных присосок для бесконтактного формирования в пищевой и фармацевтической отрасли.
• Гибкость по материалам: настраиваемые всасывающие контуры для разных типов гофры и плотности картона.

Подходящие материалы

• 200–600 г/м2 картон
• PE-ламинированная бумага
• картон крафт
• гофрированная бумага

Типичные отрасли

• Упаковка пищевых продуктов и напитков — гигиенически критичные линии выигрывают от вакуумного формования и нержавеющих рам.
• E-commerce и складские операции — быстрое и гибкое формование коробок для переменных объемов отгрузки и частых смен форматов.
• Фармацевтика и уход за собой — стабильная лента и PLC-контроль обеспечивают целостность упаковки.
• Производство запчастей и крепеж — прочное формование и точное прижатие углов защищают тяжелые грузы при транспортировке.

Кейс (кратко)
Пищевая фабрика, столкнувшаяся с узкими местами из-за ручной укладки коробок, установила непрерывный станок для формирования коробок с горячим клеевым запечатыванием дна и связала его с существующим оборудованием. Система выдавала стабильные 20 коробок/мин, сократила штат упаковки с восьми до двух человек, увеличила мощность примерно на 40% и окупилась за шесть месяцев.

Распространенные неисправности и практические советы

• Не подхватывает коробки: обычно из-за износа присосок или нестабильного давления воздуха. Поддерживайте стабильный источник воздуха (~0.6 MPa) и регулярно очищайте присоски.
• Слабое склеивание дна лентой: проверьте натяжение пружины резака и давление роликов; держите зазоры нижних клапанов менее 2 мм перед подачей ленты.
• Работа во влажной среде / холодовая цепь: предпочтительны полностью нержавеющие рамы и влагозащищенные пневмоцилиндры.

Параметры станка для формирования коробок
Тип: YG-D800 / YG-D1200
Производительность: 50-180 шт./мин (YG-D800) / 80-320 шт./мин (YG-D1200)
Подходящие материалы: 200-600 г/м2 картон, PE-ламинированная бумага, крафт, гофрированная бумага
Длина: L100-450 мм, угол клапанов: 5°-40°
Ширина: W100-600 мм (зависит от модели)
Высота: H15-200 мм
Общая мощность: 5 kW (YG-D800) / 6.25 kW (YG-D1200)
Общий вес: ~1.8 T (YG-D800) / ~2.8 T (YG-D1200)
Габариты: 3600 x 1400 x 1700 мм (YG-D800) / 3600 x 1850 x 1700 мм (YG-D1200)
Электропитание: 380V / 220V 50Hz (в зависимости от модели)
Послепродажное обслуживание: запасные части, видео-поддержка, монтаж/пуско-наладка/обучение на объекте, обслуживание и ремонт, онлайн-поддержка

Технические характеристики

• Модели: YG-D800, YG-D1200 (серия YG-D)
• Диапазоны производительности: 50–180 шт./мин (YG-D800); 80–320 шт./мин (YG-D1200)
• Поддерживаемая плотность бумаги: 200–600 г/м2
• Поддерживаемые типы картона: PE-ламинированные, крафт, гофра
• Длина коробки: 100–450 мм (регулируемая); угол клапанов: 5°–40°
• Ширина коробки: до 600 мм (в зависимости от модели)
• Высота коробки: 15–200 мм
• Электропитание: 5 кВт (YG-D800); 6.25 кВт (YG-D1200)
• Масса машины: ~1.8 т (YG-D800); ~2.8 т (YG-D1200)
• Габариты: 3600 x 1400 x 1700 мм (YG-D800); 3600 x 1850 x 1700 мм (YG-D1200)
• Питание: 380V / 220V 50 Hz (зависит от модели)
• Управление и переналадка: PLC; ручные регулировки с рукояткой и шкалой для 5–8 минут переналадки обученным оператором
• Система всасывания: вакуумные присоски с регулируемыми контурами для разных типов флейт
• Варианты запечатывания: лента и горячий клей для дна
• Послепродажное обслуживание: запчасти, видео-поддержка, монтаж/пуско-наладка/обучение на объекте, обслуживание и ремонт, онлайн-поддержка
