Вакуумная траверса для металлической обшивки YG-LD series

для стеклянной пластиныдля плоских деталейдля листов фанеры

Обзор

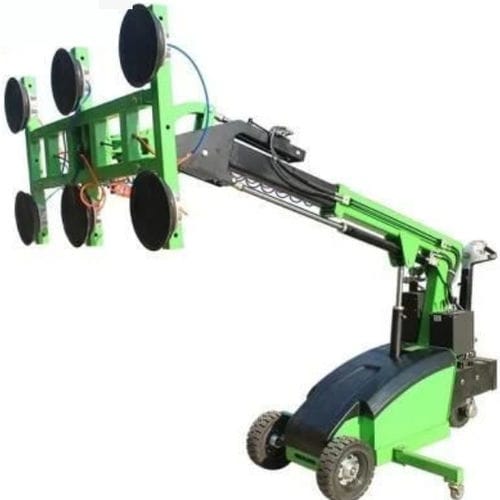

Серия YG-LD — это мобильный вакуумный подъёмник для стекла, предназначенный для подъёма и монтажа остекления, камня, мрамора и фасадов. Монолитный литой корпус из алюминиевого сплава обеспечивает прочность и коррозионную стойкость. Модели покрывают грузоподъёмности от 300 кг до 800 кг, уменьшая трудозатраты и повышая безопасность и производительность на объекте.

Ключевые технические преимущества

• Вакуумная система с двойным контуром: DC-привод и встроенный вакуумный аккумулятор для сохранения вакуума при пропадании питания и обеспечения безопасного аварийного удержания.
• Импортные силиконовые присоски (Ø300 мм) с высокой адгезией и стойкостью к старению в различных погодных условиях.
• Интеллектуальное управление рукояткой с отображением в реальном времени основного питания и уровня батареи для информирования оператора.
• Высокая манёвренность: рама присосок вращается на 360° и наклоняется на 180°; усиленная выдвижная стрела для работы под сложными углами.

Применение

• Высотные фасады: точный монтаж больших закалённых стекол на высоте.
• Работа с тяжёлыми камнями: перемещение и установка гранита, мрамора и других плотных материалов.
• Промышленные цеха: внутрицеховой переворот и перемещение плоских плит (сталь, алюминий).
• Внутренняя отделка: электрическое передвижение и компактные габариты позволяют устанавливать большие зеркала в ограниченных помещениях.

Параметры машины
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. Рама присосок электрически поворачивается на 180°. 2. Опорная пластина автоматически втягивается. 3. Гидравлическая стрела поднимается электрически. 4. Основание машины перемещается по горизонтали на 100–150 мм.
Movement (Manual - 2 kinds): 1. Ручной поворот держателя присосок на 90° (опция с электрическим приводом доступна). 2. Ручной поворот держателя присосок на 360° (опция с электрическим приводом доступна).
Usages (summary): В основном используется для обработки, перемещения и установки материалов, таких как стекло, мрамор, дерево, металлические листы и т.д.

Характеристики / технические данные

• Серия: YG-LD (модели: YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Грузоподъёмность по моделям: от 300 кг до 800 кг (значения retract/extend указаны выше)
• Диапазон высоты подъёма: 3500 мм — 4500 мм в зависимости от модели
• Присоски: силиконовые присоски Ø300 мм с независимыми клапанами управления вакуумом для каждой присоски
• Аккумулятор: необслуживаемые свинцово-кислотные батареи с интеллектуальным зарядным устройством
• Приводы: тяговый мотор 24V/1200W; подъёмный мотор 24V/2000W (зависит от модели)
• Размеры шасси и колёс варьируются по модели; упаковочные размеры и веса указаны отдельно
• Режимы движения: несколько автоматических функций и опции ручного поворота (90°/360°)
• Основные применения: монтаж фасадов, обработка тяжёлых камней, промышленная обработка листов, внутренние монтажные работы
