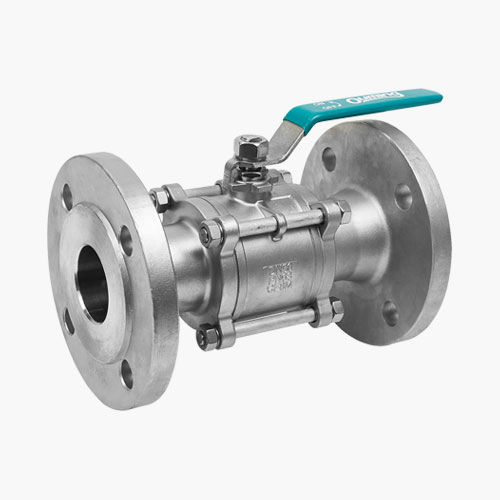

Клапан с плавающим сферическим золотником

с рычагомс фланцемдля сварки

Шаровая крышка может быть соединена со штоком клапана для формирования структуры шарового сердечника под углом 90 градусов. Он в основном используется для трубопроводного переключателя, аварийного отключения, а V-образное отверстие шарового сердечника может быть также разработано для достижения функции регулирования потока. Стандарты проектирования: ANSI B16.34, API608. Стандарт толщины стенки: ANSI B16.34, EN12516-3. Стандарт резьбы: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Стандарт сварки муфт: ASME B16.11. Стандарт торцевой сварки встык: ASME B16.25/ISO1127/EN12627. Стандарт фланцевого конца: ASME B16.5 КЛАСС 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K. Стандарт испытаний: API 598; EN 12266. Дизайн ANSI B16.34,API6D,BS5351,DIN3337 Материал корпуса Углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т.д. Специальные требования NACE MR-01-75/NACE MR-01-03 Лицом к лицу ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Фланцевые концы RF, FF, RTJ ASME B16.5 КЛАСС 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Концы BW для сварки встык ASME B16.25, ISO1127/EN12627 Концы SW с муфтовой сваркой ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Особенность конструкции Конструкция Три части тела, две части тела, одна часть тела Порт Полное отверстие, уменьшенное отверстие, два пути, три пути, многопортовый путь Тип шара Плавающий шар, фиксированный шар, V-образный шаровой кран, 3-ходовой шаровой кран Шток Шток с защитой от выдувания Уплотнение седла Встроенное седло корпуса, седло сварное и накладное Работа клапана Редукторные, пневматические, гидравлические, электрические приводы. По проходам, запорные устройства, удлиненный шток и т.д Другая конструкция Антистатическая конструкция, автоматическая конструкция сброса давления, конструкция аварийного впрыска смазки, дренажный клапан, антикоррозийная конструкция, антисерная конструкция и т.д
