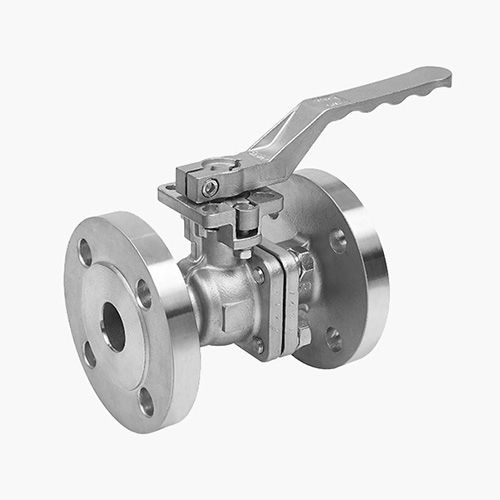

Клапан со сферическим золотником

с рычагомс пневматическим управлениемэлектрический

Структура шарового крана тарельчатого типа: он состоит из корпуса клапана, крышки клапана и шарового сердечника. Шаровой сердечник соединен со штоком клапана, ось может быть повернута на 90 градусов для реализации функции открытия и закрытия. Он в основном используется для переключения трубопровода, аварийного отключения, а V-образное отверстие шарового сердечника также может быть разработано для достижения функции регулирования потока. СТАНДАРТ Стандарт толщины стенки: ANSI B16.34, EN12516-1 Стандарт фланцевого конца: GB/T9113; HG20592; DIN1092; ASME B16.5; JIS B2238 Стандарт испытаний: GB/T 26480;DIN3230;API 598;EN 12266 Технические данные Конструкция ANSI B16.34,API6D,BS5351,DIN3337 Материал корпуса Углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т.д. Специальные требования NACE MR-01-75/NACE MR-01-03 Лицом к лицу ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Фланцевые концы RF, FF, RTJ ASME B16.5 КЛАСС 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Концы BW для сварки встык ASME B16.25, ISO1127/EN12627 Концы SW с муфтовой сваркой ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Особенность конструкции Конструкция Три части тела, две части тела, одна часть тела Порт Полное отверстие, уменьшенное отверстие, два пути, три пути, мульти порт путь Тип шара Плавающий шар, фиксированный шар, V-образный шаровой кран, 3-ходовой шаровой кран Шток Шток с защитой от выдувания Уплотнение седла Встроенное седло корпуса, седло сварное и накладное Работа клапана Редукторные, пневматические, гидравлические, электрические приводы. По проходам, запорные устройства, удлиненный шток и т.д Пожарная безопасность API 607 4-я редакция, BS5351 Другие конструкции Антистатическая конструкция, конструкция автоматического сброса давления, конструкция аварийного впрыска смазки, дренажный клапан, антикоррозийная конструкция, антисерная конструкция и т.д
