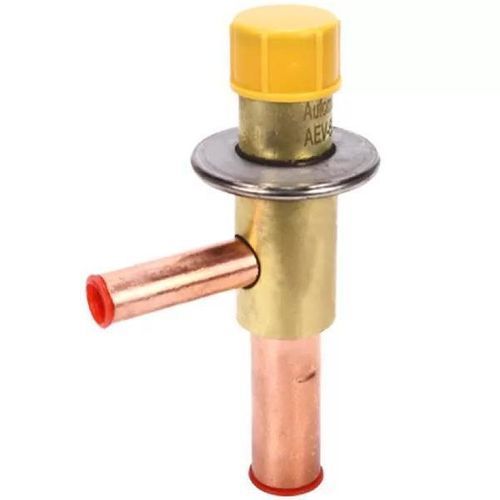

Клапан с контролируемым приводом LFDBV

для регулировкидля регулирования расходадля холодильной системы

Обзор продукта
Перепускной клапан разряда LFDBV — компонент регулирования нагрузки для холодильных систем с нерегулируемым компрессором. Может использоваться как автоматический расширительный клапан для поддержания фиксированного давления кипения и обеспечения минимального давления кипения. Клапан автоматически изменяет степень открытия для стабилизации давления на выходе при изменениях давления на входе в пределах заданного диапазона. ODF‑соединения. Максимальное рабочее давление: 28 бар.

Габариты и вес
Модель | Размер клапана | Соединения (Вход (A) / Выход (B)) | Габариты (мм) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF или 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF или 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

Производительность (номинальная мощность, кВт)
Размер клапана | Размер отверстия | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Дополнительные примечания
Работает как автоматический расширительный/перепускной клапан для холодильных установок; поддерживает фиксированное давление кипения и минимальное давление кипения; автоматически регулирует открытие для стабилизации давления на выходе; ODF‑соединения; максимальное рабочее давление 28 бар. Технический паспорт (PDF) доступен.

Технические характеристики

• Модель: LFDBV
• Тип: Перепускной клапан разряда / автоматический расширительный клапан (для систем с нерегулируемым компрессором)
• Функция: Поддержание фиксированного давления кипения и минимального давления кипения; автоматическая регулировка открытия для поддержания постоянного выходного давления
• Максимальное рабочее давление: 28 бар
• Типы соединений: ODF‑соединения — 6 мм, 10 мм, 16 мм; варианты 1/4", 3/8", 5/8" ODF
• Доступные размеры клапанов: 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Размеры отверстий (соответствующие): 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Пример габаритов (мм): C: 58 или 64; D: 36 или 47; E: 106 или 122; F: 54 или 69 (в зависимости от размера клапана)
• Номинальные мощности (кВт) для хладагентов: R134a, R22, R404A, R507 — см. таблицу мощностей выше
