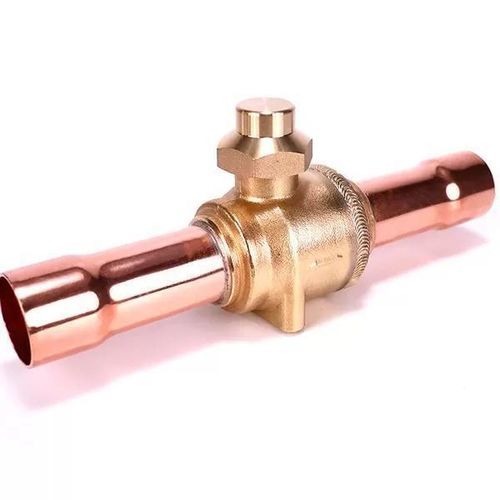

Клапан со сферическим золотником LFBV series

с ручным управлениемизоляционныйвзрывозащищенный

Описание
LFBV — это ручной запорный шаровой кран, предназначенный для линий жидкости, всасывания и горячего газа в коммерческих системах кондиционирования и холодильного оборудования. Шток управляет открытием и закрытием внутреннего потока; клапан может использоваться как сервисный для вакуумирования и заправки хладагента.

Особенности

• Прямой проход, полнопроходная конструкция (full-bore) для минимизации падения давления.
• Операция 1/4 оборота от полностью открытого до полностью закрытого для быстрой регулировки.
• Корпус и седло сварные для исключения внешних утечек; хромированный шар и высокопроизводительное уплотнительное кольцо; 100% проверка на герметичность.
• Двунаправленный поток; взрывозащищённый шток; доступна опция зарядного клапана.
• Корпус клапана оснащён отверстиями для крепления кронштейна для упрощения установки.

Параметры
Применимые хладагенты: обычные HCFC и HFC хладагенты и связанные масла
Макс. рабочее давление: 4,5 MPa
Макс. опрессовочное давление: 6,5 MPa
Диапазон рабочих температур: -40 °C до +120 °C
Типичные места установки: жидкостная магистраль, впускные и выпускные порты, линия горячего газа

Размеры (выбранные модели)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Документы
PDF: паспорт изделия — шаровой кран LFBV
PDF: сертификат UL — реле давления LFBV
PDF: документация по продукту LFBV

Технические характеристики

• Brand: LEFOO
• Семейство моделей: LFBV
• Тип: ручной запорный шаровой кран, полнопроходной (full-bore)
• Макс. рабочее давление: 4,5 MPa
• Макс. опрессовочное давление: 6,5 MPa
• Диапазон рабочих температур: -40 °C до +120 °C
• Привод: 1/4 оборота вручную
• Конструкция: сварной корпус и седло; хромированный шар; высокопроизводительное уплотнение; 100% проверка на утечку
• Поток: двунаправленный; взрывозащищённый шток; опция зарядного клапана
• Монтаж: монтажные отверстия для кронштейна на корпусе
