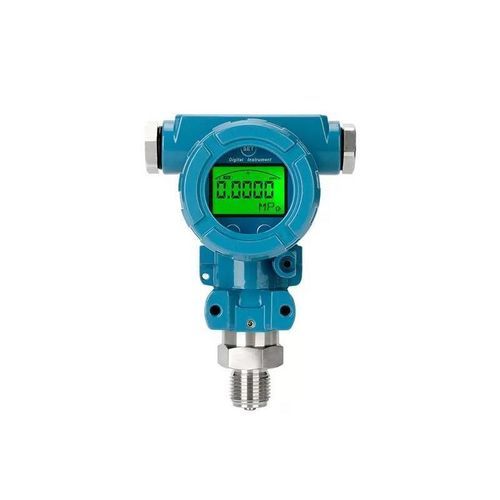

Относительный трансдуктор давления LFT6200

абсолютныйпьезосопротивление4-20 мА

Обзор продукта
LFT6200 — это изолированный взрывозащищённый преобразователь давления для промышленного измерения давления газов и жидкостей (вода, масло, слабо коррозионные среды). Он оснащён надёжной напорной головкой из 304 нержавеющей стали, качественным измерительным элементом и специализированной схемой V/I для простой калибровки нуля и диапазона. Устройство сертифицировано по классу Exd IIc T6 Gb и предлагает несколько электрических и присоединительных вариантов.

Особенности

• Взрывозащищённая конструкция Exd IIc T6 Gb.
• Напорная головка из 304 нержавеющей стали (опция 316L).
• Выбираемые диапазоны давления от -100 кПа до 60 МПа.
• Выходы: 4–20 мА; 4–20 мА + HART; 0–10 VDC; RS-485.
• Настраиваемый режим отображения в реальном времени и различные присоединения давления (M20×1.5, G1/2).
• Корпус IP67 с водонепроницаемым кабельным выводом.

Техническая спецификация
Диапазон давления: -100 кПа ... 0/10 кПа ... 60 МПа. Допустимая перегрузка: 1,5× номинального давления. Точность (измерено при 25 ℃): ±1,0% F.S; ±0,5% F.S; ±0,25% F.S (в зависимости от диапазона). Стабильность: <0,5% F.S в год. Рабочая температура: -20 до 80 ℃. Температура хранения: -40 до 100 ℃. Измеряемая среда: газ или жидкость, совместимые с 304/316L нержавеющей сталью, FKM (фторкаучук) или NBR (нитрильный каучук). Электрическая конфигурация: 2‑проводная / 3‑проводная / 4‑проводная. Выходной сигнал: 4–20 мА; 4–20 мА + HART; 0–10 VDC; RS-485. Питание: 10–30 VDC / 14–36 VDC / 10–36 VDC (в зависимости от конфигурации). Изоляция: >100 MΩ @ 500 VDC. Электрическая прочность: 500 VAC @ 60 s. Тип давления: Манометрическое (G) / Абсолютное (A). Соединение давления: M20×1.5, G1/2. ① Измерено при 25 ℃ с комбинированной точностью линейности, повторяемости и гистерезиса.

Характеристики / технические спецификации

• Модель: LFT6200
• Класс взрывозащиты: Exd IIc T6 Gb
• Материал напорной головки: 304 нерж. сталь (опция 316L)
• Диапазоны давления: -100 кПа до 60 МПа (варианты)
• Варианты точности: ±0,25% F.S, ±0,5% F.S, ±1,0% F.S
• Выходные сигналы: 4–20 мА; 4–20 мА + HART; 0–10 VDC; RS-485
• Питание: 10–36 VDC (в зависимости от конфигурации)
• Степень защиты: IP67
• Электрическое подключение: водонепроницаемый кабельный вывод
• Соединения давления: M20×1.5; G1/2
