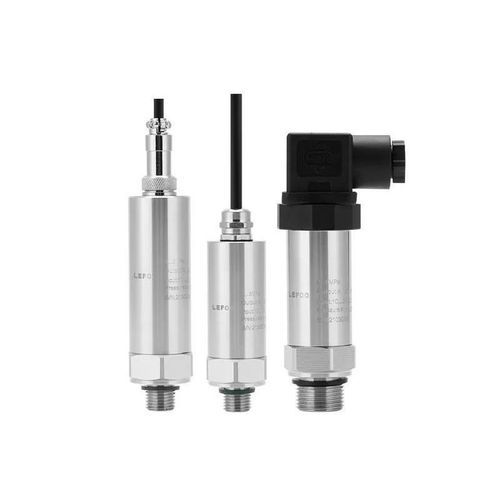

Относительный трансдуктор давления LFT3100

абсолютныйпьезосопротивление4-20 мА

Описание
Интегрированный передатчик температуры и давления LFT3100 сочетает усовершенствованный пьезорезистивный датчик давления с термопробой PT-100 и преобразует сигналы в стандартные выходы через специализированную схему обработки. Обеспечивает цифровую температурную компенсацию, широкий рабочий температурный диапазон и несколько вариантов выходов. Применим для мониторинга давления и температуры в пищевой и водоподготовке.

Основные преимущества

• Маслозаполненный диффузионный кремниевый сенсор для высокой точности и большой перегрузочной способности.
• Двойной выход: температура и давление в компактном корпусе, экономящем установочное пространство.
• Поддержка Modbus-485 (интеллектуальная версия).
• Датчики температуры и давления упакованы вместе для измерения ближе к температуре среды.

Техническая спецификация (таблица)
Диапазон измерений: 0 ~ 10 kPa .. 70 MPa
Диапазон температур (PT-100): -20 ~ 100 °C
Перегрузка: 1,5 × номинального давления
Точность: Давление ±0,5% F.S; Температура ±2% F.S
Стабильность: <0,5% F.S/год
Рабочая температура: -20 ~ 85 °C
Температура хранения: -40 ~ 100 °C
Измеряемая среда: Газ или жидкость, совместимые с 304/316L нержавеющей сталью, FKM или NBR
Электрические варианты: 2-проводной / 3-проводной / 4-проводной
Выходные сигналы: 4–20 mA / 0.5–4.5 V / RS-485 (Modbus для интеллектуальной версии)
Питание: 10–30 VDC / 4.75–5.25 VDC / 10–30 VDC
Электрические соединения: DIN43650A (большой Hirschmann), M12 водонепроницаемый, GX12 авиационный разъем (3/4 ядра), M12 4‑ядерный авиационный разъем
Защита корпуса: IP54, IP65
Давление подключения: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1.5 и т.д.
Тип давления: Манометрическое (G) / Абсолютное (A)
Сертификация: Взрывозащита тип E, RoHS, CE

Технические характеристики

• Модель: LFT3100
• Диапазон измерений: 0 ~ 10 kPa .. 70 MPa (в зависимости от варианта)
• Температурный датчик: PT-100, -20 ~ 100 °C
• Перегрузочная способность: 1,5× номинала
• Точность давления: ±0,5% F.S (комбинированная линейность, повторяемость, гистерезис при 25 °C)
• Точность температуры: ±2% F.S
• Стабильность: <0,5% F.S/год
• Рабочая температура: -20 ~ 85 °C
• Температура хранения: -40 ~ 100 °C
• Совместимые среды: Газы или жидкости, совместимые с 304/316L, FKM или NBR
• Электрические конфигурации: 2‑/3‑/4‑проводные
• Доступные выходы: 4–20 mA, 0.5–4.5 V, RS‑485 (Modbus для интеллектуального типа)
• Варианты питания: 10–30 VDC (2/4‑провод), 4.75–5.25 VDC (3‑провод напряж. выход)
• Разъемы: DIN43650A, M12, GX12, M12 4‑ядерный
• Степень защиты: IP54 или IP65
• Давления/фитинги: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1.5 и пр.
• Формы давления: Манометрическое (G) / Абсолютное (A)
• Сертификаты: Ex-proof type E, RoHS, CE
