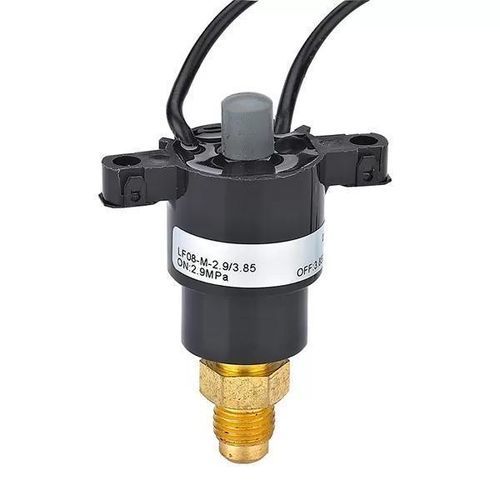

Механический прессостат LF08M

относительныйNONF

Краткое описание
LF08M — реле давления с ручным сбросом. Максимальная точка срабатывания достигает 942,5 PSI (≈ 6,5 MPa). Переключатель может быть выполнен как нормально разомкнутый (NO) или нормально замкнутый (NC); номинальный ток до 6 A (AC). Предназначен для защиты и локального контроля давления в холодильных, HVAC и промышленных системах.

Применение

• Холодильные установки и оборудование холодовой цепи
• Климатические установки и HVAC
• Воздушные компрессоры
• Масляные насосы и гидравлические агрегаты
• Прочее промышленное оборудование, требующее контроля/защиты по давлению

Параметры
Диапазон настройки давления (манометрическое): 0,02 MPa — 6,5 MPa (низкое давление ≤ 1,0 MPa; высокое давление > 1,0 MPa).
Рабочее давление / Допуск / Выдерживает макс. давление:
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Выдерживает: 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Выдерживает: 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Выдерживает: 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Выдерживает: 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Выдерживает: 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Выдерживает: 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Выдерживает: 8,0 MPa
Давление разрыва (манометрическое): 34,5 MPa × 1 мин, без повреждений и утечек.
Рабочая температура (окружающая): низкое давление −40 ℃ до 65 ℃; высокое давление −40 ℃ до 120 ℃.
Рабочая температура (среда): низкое давление −40 ℃ до 80 ℃; высокое давление −40 ℃ до 135 ℃.

Электрические параметры
24–250 VAC / 0,02–6 A; 8–36 VDC / 0,02–3 A.

Совместимые среды
Воздух, вода, масло, смазочные материалы, хладагенты и аналогичные углеводороды.

Ресурс и защита
Механический ресурс: 100 000 циклов. Электрический ресурс: 30 000 циклов (UL, CE). Степень защиты: IP67.

Документы и чертежи
Технический паспорт и габаритный чертеж доступны в формате PDF.

Технические характеристики

• Модель: LF08M
• Макс. точка срабатывания: 942,5 PSI (≈ 6,5 MPa)
• Диапазон давления: 0,02 MPa — 6,5 MPa
• Тип переключателя: ручной сброс; NO или NC
• Макс. номинальный ток: до 6 A (AC); до 3 A (DC, в зависимости от напряжения)
• Электрические параметры: 24–250 VAC (0,02–6 A); 8–36 VDC (0,02–3 A)
• Давление разрыва: 34,5 MPa × 1 мин (без повреждений)
• Рабочие температуры: см. выше
• Ресурс: механический 100 000 циклов; электрический 30 000 циклов (UL, CE)
• Степень защиты: IP67
• Совместимые среды: воздух, вода, масло, смазочные материалы, хладагенты
• Марка: LEFOO
