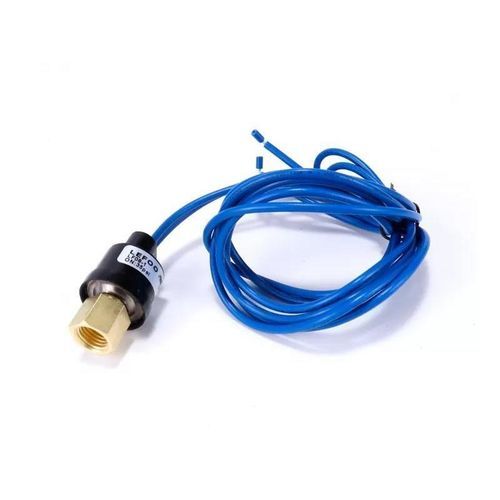

Механический прессостат / вакуостат LF08V

вакуумныйдля углеводородадля воздуха

Описание
LF08V — компактный вакуумный переключатель давления с автоматическим сбросом, предназначенный для контроля разрежения в вакуумных системах. Применим в вакуумных системах, включая системы для электромобилей и промышленное вакуумное управление.

Технические параметры
МОДЕЛЬ: LF08V
Диапазон настройки давления (манометрическое): -0,09 МПа до 0 МПа
Рабочее давление / Допуск / Максимальное выдерживаемое давление (манометрическое): для -0,09 ≤ p < 0 МПа — допуск ±0,02 МПа; максимальная выдерживаемая нагрузка 1,0 МПа
Перепад давления для срабатывания: ≥ 0,025 МПа
Давление разрыва (манометрическое): 34,5 МПа × 1 мин (без повреждений, без утечек)
Рабочая температура: Окружающая среда -20 до 65 °C; Среда -20 до 65 °C
Электрические параметры: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
Совместимые среды: воздух, вода, масло, смазочные материалы, хладагенты и аналогичные углеводороды
Срок службы: механический ≈ 100 000 циклов; электрический ≈ 30 000 циклов
Степень защиты: IP67
Перевод единиц: 1 bar = 14,5 psi; 1 MPa = 10 bar

Области применения

• Вакуумные системы для электромобилей
• Промышленное вакуумное управление и автоматизация
• Системы холодоснабжения и климат-контроль (HVAC)
• Лабораторное и чистое помещение оборудование
• Пневматические системы с требованием контроля разрежения

Документы и чертежи
Технический паспорт (PDF) и размерный чертеж доступны по запросу; для файлов CAD и схем подключения свяжитесь с поставщиком.

Характеристики / Технические спецификации

• Тип: компактный вакуумный переключатель давления, автоматический сброс
• Модель: LF08V
• Диапазон давления: -0,09 МПа до 0 МПа
• Перепад срабатывания: ≥ 0,025 МПа
• Допуск: ±0,02 МПа (для -0,09 ≤ p < 0 МПа)
• Макс. выдерживаемое рабочее давление: 1,0 МПа
• Давление разрыва: 34,5 МПа в течение 1 минуты (без повреждений/без утечек)
• Диапазон температур эксплуатации: -20 °C до 65 °C
• Электрические параметры: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
• Совместимые среды: воздух, вода, масло, смазочные материалы, хладагенты
• Механический срок службы: ≈ 100 000 циклов; Электрический срок службы: ≈ 30 000 циклов
• Степень защиты: IP67
