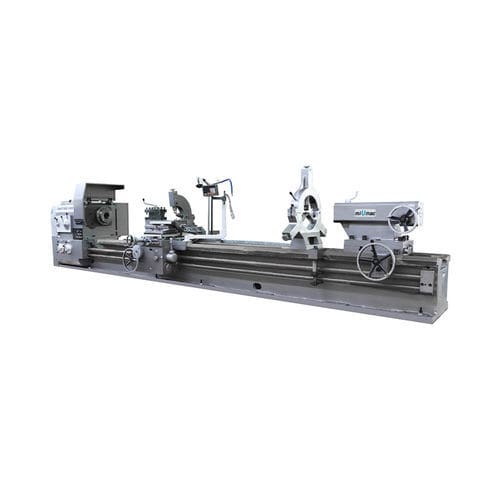

Ручной токарный станок CW series

горизонтальныйвысокоэффективныйс высокой производительностью

Поверхность станины обработана с помощью сверхзвуковой частоты и прецизионной шлифовки, долговечна, малошумна. Система шпинделя отличается высокой точностью и аккуратностью. На фартуке имеется структура быстрой подачи. Артикул - Единица измерения - CW61100C/CW62100C - CW61125C/CW62125C - CW61140C/CW62140C Обработка - - - Ширина станины - мм - 755 Эффективная длина зазора - мм - 590 Макс. Вес заготовки (между центрами) - кг - 5000 Шпиндель - - - - - Шпиндель - - A₂-15 Отверстие шпинделя - мм - Ф130 Конусность отверстия - - Метрическая Ф140 1:20 Шаг скорости вращения шпинделя - 24(нормальный) 12(реверс) Шаг и диаметр продольной ШВП мм - 12/Ф70 Количество продольных и поперечных подач - - 97 Подача - - - - - Диапазон продольной подачи мм/р - 0.1～12 Диапазон поперечной подачи мм/р - 0.05~6 Диапазон подачи средней стойки инструмента mm/r - 0.025~3 Нарезание резьбы - - - - - Метрический диапазон/№. - - 1~120mm/45 Дюймовый диапазон/№ - - 30～1/4T.P.I/42 Диапазон D.P./No. - - 0.5~60D.P/48 Диапазон модулей/Но. - - 1/2~60M.P/46 Быстрая траверса - - - - - Продольная - мм/мин - 3740 Поперечная - мм/мин - 1870 средняя инструментальная стойка - мм/мин - 935 Хвостовая бабка - - - - - Внешний диаметр. - мм - Ф160 Конусность отверстия - - Метрическая Ф80 Макс. траверса - мм - 300 Расстояние по вертикали от центра шпинделя до установочной базы - мм - 41 - 51 Угол поворота инструментальной стойки - град. ±90 Макс. ход средней стойки инструмента - мм - - - 400 Макс. ход верхнего суппорта - мм - 200 - 200 Макс. ход поперечного суппорта - мм - 720 Макс. размер хвостовика инструмента (Ш×Г) - мм - 40×40 - 50×50 Мощность главного двигателя - кВт - 22 Мощность двигателя быстрой подачи - кВт - 1,5 Мощность насоса охлаждающей жидкости - кВт - 0,25 габаритные размеры станка 3м (Д×Ш×Г) - мм - 6000×1860×1700 - 6000×1860×1825 - 6000×1860×1900 3м Масса нетто - кг - 11200 - 12000 - 12500
