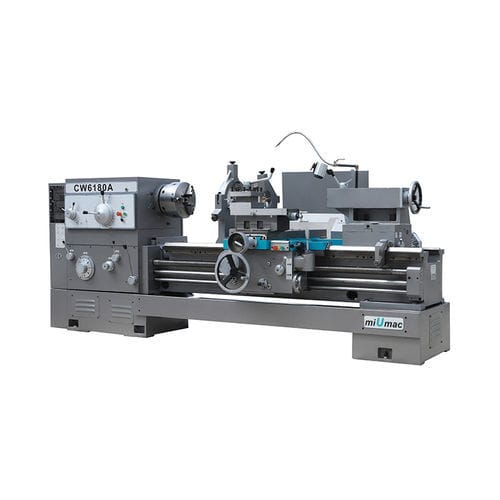

Ручной токарный станок CW6163A/6263A/6180A/6280Aгоризонтальныйвысокоэффективныйс высокой производительностью
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ручной
- Направление шпинделя
- горизонтальный
- Рабочая характеристика
- высокоэффективный, высокая жесткость, с высокой производительностью, большая производительность, с высокой пропускной способностью
- Скорость вращения
МИН.: 7,5 rpm
(47,124 rad.min-1)МАКС.: 1 000 rpm
(6 283,185 rad.min-1)- Длина детали
1 000 mm, 1 500 mm, 2 000 mm, 3 000 mm, 4 000 mm
(39 in, 59 in, 79 in, 118 in, 157 in)- Номинальная мощность
11 kW
(15 hp)- Габаритная длина
3 275 mm, 3 725 mm, 4 225 mm, 5 225 mm, 6 275 mm
(129 in, 147 in, 166 in, 206 in, 247 in)- Габаритная ширина
1 393 mm
(55 in)- Общая высота
1 537 mm
(61 in)
Описание
1. Закаленные и отшлифованные направляющие станины и шестерни в бабке имеют долгий срок службы и низкий уровень шума.
2. Сцепление в бабке обеспечивает плавный пуск и быстрое торможение токарного станка.
3. На станине имеются зубчатые пазы для предотвращения отхода задней бабки.
Артикул - Единица измерения - CW6163A/CW6263A - CW6180A/CW6280A
Обработка
- -
Ширина станины - мм - 560
Эффективная длина зазора - мм - 310 -
Макс.вес заготовки (между центрами) - кг - 2000 -
Шпиндель -
- -
Шпиндель - - D11 - -
Отверстие шпинделя - мм - Ф105 -
Конусность отверстия - - Метрическая Ф120 1:20 - -
Шаги частоты вращения шпинделя - 18
Подача
- -
Шаг и диаметр продольной ШВП мм - 12/Ф55 -
Количество продольных подач - 64
Диапазон продольных подач (1:1) - об/мин - 0,1~1,52
Диапазон продольных подач (16:1) - об/мин - 1.6~24.3 -
Количество поперечных подач - - 64 - - 64
Диапазон поперечных подач - - половина продольных подач -
Нарезание резьбы -
Метрический диапазон/№. - - 1~240мм/50 -
Дюймовый диапазон/№ - 14~1T.P.I/26 -
Диапазон D.P./Но. - - 28~1D.P/24
Диапазон модулей/Но. - - 0.5~120M.P/53
Быстрая траверса - - - -
Продольная - мм/мин - 4000 - 4000
Поперечная - мм/мин - 2000 - 2000
Хвостовая бабка - - - -
Внешний диаметр. - мм - Ф100 - Ф100
Конусность отверстия - - M.T.No.6 - M.T.No.6
Макс. траверса - мм - 230 - 230
Расстояние по вертикали от центра шпинделя до установочного основания - мм - 33 - 33
Макс. ход составного упора - мм - 200 - 200
Угол поворота инструментальной стойки - град. ±90 - ±90
Макс. ход поперечных салазок - мм - 440 - 480
Макс. размер хвостовика инструмента (Ш×Г) - мм - 32×32 - 32×32
Мощность главного двигателя - кВт - 11 - 11
Мощность двигателя быстрой подачи - кВт - 1,1 - 1,1
Мощность насоса охлаждающей жидкости - Вт - 90 - 90
Габаритные размеры (Д×Ш×Г) - мм - 3275/3725/4225/5225/6275×1393×1537 - 3275/3725/4225/5225/6275×1393×1537
Масса нетто - кг - 3400/3700/4200/4700/5800 - 3600/3900/4400/4900/6000
---
