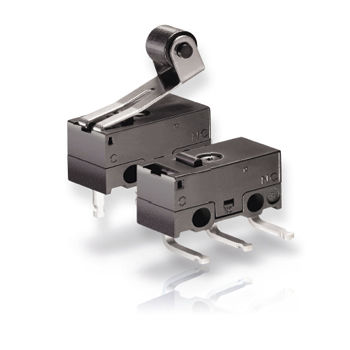

Субминиатюрный DG
-Чрезвычайно малые размеры - только 12,8 x 5,8 x 6,5 мм
-Блокирующая способность варьируется от малых коммутационных токов и напряжений до низковольтных применений до 3 A 125 VAC
-Поставка со вспомогательным приводом или без него
-Операционная температура от -25 до +85 °C
-Механический ресурс до 1 x 106 операций (зависимость от модели)
-Степень защиты IP40
Технические характеристики
Серия DG ❶
Контакт конфи гурации S.P.D.T.
Зазор между контактами 1 x 106 операций
Электрическая долговечность
(максимальная нагрузка)
см. таблицу на стр. 35
Температура окружающей среды - от 25°С до + 85°С
Материалы
Базовая ИБП (UL 94V-0)
Крышка PBT (UL 94V-0)
Привод PBT (UL 94V-0)
Вспомогательный привод Нержавеющая сталь
Терминалы CuZn полосатые посеребренные
Контакты DG 1
DG 2
AgNi
АгНи, девочка. Au
Утверждения
Степень защиты
Интерьер выключателя
IP40
Схема ❸
Типовой код
С.П.Д.Т. 3
Тип терминала ❺
Типовой код
Клемма припоя, прямая B1
Клемма печатной платы, сторона RH B2
Клемма печатной платы, LH сторона B3
---
