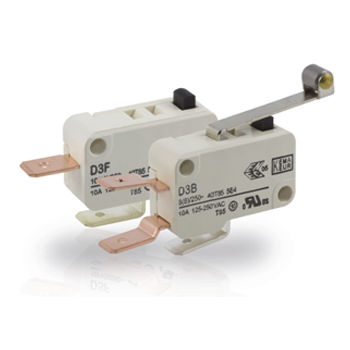

Миниатюрный переключатель D Series
с рычагомоднополюсныйIEC

миниатюрный переключатель
миниатюрный переключатель
миниатюрный переключатель
миниатюрный переключатель
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с рычагом
Функция
однополюсный
Уровень защиты
IEC, IP40
Другие характеристики
с отключением, миниатюрный
Первичный ток

МИН.: 0,1 A

МАКС.: 21 A

Напряжение

125 V

Описание

Миниатюрный D3 Технические характеристики Серия D3 ❶ Контактная конфирация S.P.S.T. - N.O., S.P.S.T. - N.C., S.P.D.T. (см. таблицу) Зазор между контактами > 3 мм Коммутационное напряжение 250 В переменного тока Переключающий ток макс. 10 А (> 3 мм) Общий ход 2,6 мм без вспомогательного привода Механический ресурс 1 x 106 операций Электрический ресурс при максимальная нагрузка 50 000 циклов переключения согласно EN 61058-1 10 000 циклов переключения по UL 1054 Температура окружающей среды 40T85 Индекс отслеживания доказательств PTI 250 Материал Корпус/крышка ПЭТ (UL 94V-0) Привод POM Контактные материалы AgNi Терминалы Cu/CuZn Вспомогательный привод Никелированная сталь, альтернативная нержавеющая сталь Схема ❸ Схемотехнический код S.P.S.T. - N.O. (только D3F и D36) 4 S.P.S.T. - N.C. (только D3B) 5 S.P.D.T. (только D3B) 6 Тип терминала ❹ Тип терминала Код Клемма Q.C. 6,8 x 0,8 мм, прямой V1 Q.C. клемма 6,8 x 0,8 мм, собачья лапка V3 Клемма Q.C. 4,8 x 0,8 мм, прямой Q1 Клемма Q.C. 4,8 x 0,8 мм, собачья лапка Q3 Клемма припоя с температурным ограничителем S8 Миниатюрный D4 Описание Универсальный миниатюрный микровыключатель щелчкового действия с высокой точностью повторения и стабильностью контакта. В стандартной комплектации имеется широкий выбор вспомогательных приводов и клеммных опций, а выключатель соответствует требованиям стандарта IEC 603351: ГВт при 850 °C, ГВт при 775 °C и ГВт при 750 °C. Особенности -Ток переключения от 0,1 до 21 А при 250 В перем. тока -корпусный материал PA 6 (исполнения T85, цвет черный*) и ПЭТ (исполнения T125 и T150, цвет бежевый) -Выборная температура от -40 до макс. +150 °C -Подтверждено согласно МЭК 61058-1 / UL 61058-1 (версии T85) и МЭК 61058 и UL 1054 (версии T125 и T150) -Бескадмиевые контактные материалы -Не содержащий галогенов пластик (версии T85) -Степень защиты IP40

---
