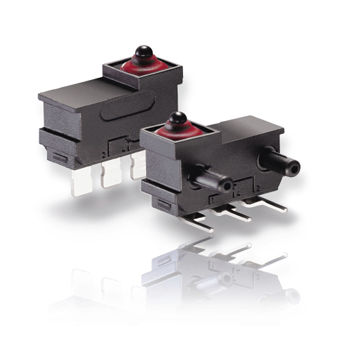

Сверхминиатюрный переключатель DX series

однополюсныйIP67герметичный

Субминиатюрный диджей герметичный субминиатюрный выключатель IP6K7 Ток переключения от 5 мА до 2 А при 12 В пост. тока Подходит для приведения в действие под углом до 40° Высокая стабильность контакта с поперечными контактами AuAg Простота установки благодаря штифтам разъема и крепежной гайке Рабочая температура до 85 °C Механический срок службы мин. 500 000 срабатываний Технические характеристики Серия DJ ❶ Контакт конфи гурации S.P.D.T. Контактный зазор < 3 мм Переключающее напряжение (макс.) 12 В пост. тока до 60 В по запросу Ток переключения от 0,005 до 2 A DC Рабочее напряжение Макс. 120 сН Общий ход прибл. 2,0 мм Механический ресурс Мин. 500 000 операций Электрическая долговечность (максимальная нагрузка) Мин. 100 000 операций Температура окружающей среды - от 40 до + 85°C Материалы Базовая PBT/PES Крышка PBT + ASA Привод POM Уплотнительная прокладка VMQ Терминалы Посеребренные CuZn Контакты AuAg (Перекресток) Степень защиты Интерьер выключателя IP67 Схема ❸ Типовой код С.П.Д.Т.Г Тип терминала ❹ Типовой код Клемма для пайки, прямая, 2,5 x 0,5 мм, штырьки для размещения AN Клемма припоя, прямая, 2,5 x 0,5 мм, расположение контактов со стороны RH AR Клемма для пайки, прямая, 2,5 x 0,5 мм, LH боковые расположенные контакты AL Клемма печатной платы, прямая, 0,7 x 0,5 мм, штырьки для определения местоположения BN Клемма печатной платы, прямая, 0,7 x 0,5 мм, фиксация в митах сбоку RH. контакты BR Клемма печатной платы, прямая, 0,7 x 0,5 мм, фиксация со стороны LH. контакты BL Субминиатюрная ДК Герметичный субминиатюрный выключатель IP6K5 герметичный (IP6K7 по запросу) Ток переключения от 5 мА до 2 А при 12 В пост. тока Возможен привод в вертикальном положении или со вспомогательным приводом Высокая стабильность контакта благодаря поперечным контактам AuAg Рабочая температура до 105 °C Механический срок службы мин. 500 000 срабатываний
