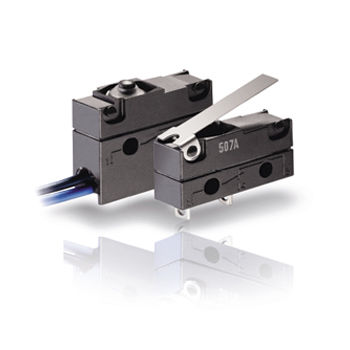

Субминиатюрный DCJK
Высоко универсальный IP6K7 загерметизированный субминиатюрный выключатель
Ток переключения до 10 А при 12 В пост. тока
4 различные рабочие точки и 3 высоты гнезд для проводов
Высокая контактная стабильность благодаря специальным контактным материалам
Приводы также могут быть дооснащены
Рабочая температура до 120 °C
Доступна версия без силикона
Технические характеристики
Серия DCJK
Контактная конфирация S.P.D.T., S.P.S.T. - N.O. или S.P.S.T. - N.C.
Контактный зазор < 3 мм
Переключающее напряжение (макс.) 12 В пост. тока
Ток переключения от 0,005 до 3 A DC
Рабочее напряжение 300 сН без вспомогательного привода
в зависимости от модели
Общий ход Возможно до 2,0 мм
Механический ресурс до 2 х 106 операций
Электрическая долговечность
в зависимости от нагрузки
До 2 х 106 операций
Температура окружающей среды - от 40 до + 85°C/120°C
Модель с выводами - от 40 до + 105°C
Материалы
Жилье ПЭТ/ПА
Привод POM (T85), PA (T120)
Вспомогательный привод Нержавеющая сталь или пластик
Уплотнительная прокладка VQM
Терминалы Посеребренные CuZn
Свинцовые меди, нагретые ПВХ
Контакты АгНи
АгПд (КПП)
AuAg (Перекресток)
Степень защиты
Интерьер выключателя
IP67
Тип терминала
Тип клеммы доступен с полки:
Клемма припоя, прямая
Соединительные провода со стороны привода
Соединительные провода на противоположной стороне привода
Типы разъемов поставляются по запросу:
Терминал сварки
Саморежущий зажимной соединитель
Клемма припоя, боковая
Клемма печатной платы 0,8 x 0,5 мм, прямая
Клемма печатной платы 0,6 x 0,5 мм, прямая
---
