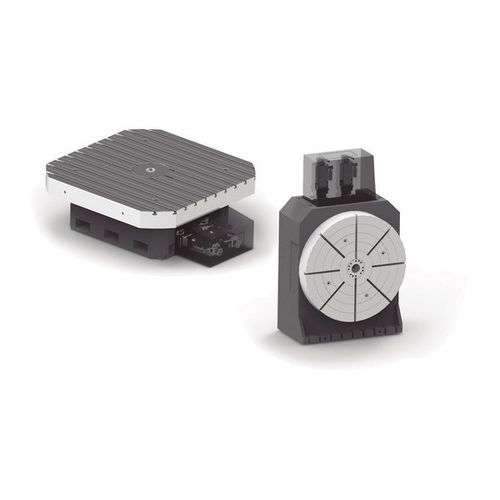

Гидравлический роторный стол PH

горизонтальныйвертикальныйполый

Обзор
Поворотный стол с двойным приводом PH/PHV оснащён червячной передачей с двойной шестернёй и автоматической гидравлической системой зажима, разработан для ЧПУ-приложений в горизонтальном и вертикальном положениях. Построен на модульной платформе и может быть сконфигурирован в соответствии с установкой станочного стола с опциями энкодера, выровнением и опциональным сквозным отверстием для индивидуальных решений по обработке.

Ключевые особенности

• Ротационный привод "TWIN DRIVE" с двойной шестернёй червячной передачи
• Автоматическая гидравлическая система зажима
• Рабочие положения: горизонтальное и вертикальное
• Конфигурируется по требованиям заказчика
• Возможность установки плиты, выравнивания или адаптации к столу заказчика
• Адаптируется к различным моделям энкодеров
• Возможность наличия сквозного отверстия

Двойной пиньонный привод для тяжелых нагрузок
Двойной привод с двумя пиньонами обеспечивает высокий крутящий момент и повторяемую точность, даже при интенсивных фрезерных операциях. Надёжная конструкция передачи обеспечивает высокую грузоподъёмность и конструктивную жёсткость, подходящую для тяжёлонагруженных применений поворотных столов.

Гидравлический зажим
Благодаря автоматическому гидравлическому зажиму PH/PHV обеспечивает надежную фиксацию в горизонтальном и вертикальном положениях, стабилизируя стол при больших усилиях обработки и сохраняя точность позиционирования и безопасность работы.

Опциональное сквозное отверстие и индивидуальные конфигурации
Опциональное сквозное отверстие доступно до Ø600 мм. Диаметры столов от 1000 мм до 3000 мм. Настраиваемые опции включают варианты энкодеров, обработку поверхностей, плиту стола или конфигурации, совместимые со столом заказчика.

Технические характеристики

• Тип привода: червячная передача с двойной шестернёй (TWIN DRIVE)
• Зажим: автоматическая гидравлическая система зажима
• Рабочие положения: горизонтальное и вертикальное
• Модульная платформа: конфигурируется под установку станочного стола
• Энкодер: адаптируем к различным моделям (несколько опций)
• Сквозное отверстие: опционно, до Ø600 мм
• Диаметры столов: 1000–3000 мм
• Характеристики: высокий крутящий момент, повторяемая точность, высокая грузоподъёмность, конструктивная жёсткость
• Опции: плита стола, выравнивание, обработка поверхности, конфигурации, адаптированные к столу
