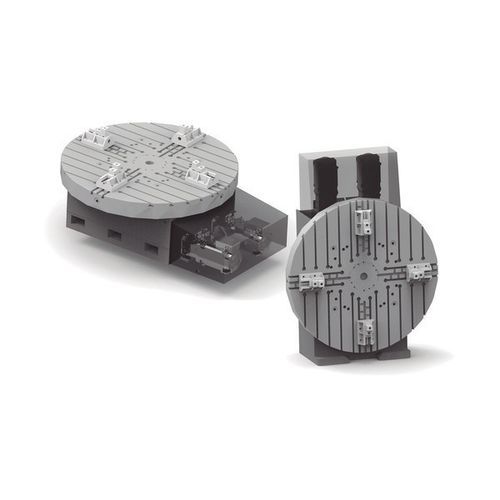

Роторный стол с двигателем PHT

горизонтальныйвертикальныйЧПУ

Обзор
Поворотный стол PHT/PHVT — это универсальное решение для точения и фрезерования, разработанное для прецизионных и тяжёлых CNC-приложений. Может эксплуатироваться в горизонтальном и вертикальном положениях; модульная конструкция позволяет адаптировать стол под технологические требования.

Ключевые характеристики

• Комбинированное применение для точения и фрезерования.
• Двухскоростные редукторы для гибкости процесса.
• Поворотный привод "TWIN DRIVE" с минимальным люфтом.
• Автоматическая гидравлическая система зажима.
• Конфигурируемые размеры и опции по спецификации заказчика.
• Возможность адаптации к разным моделям энкодеров.

Система TWIN DRIVE для больших моментов
Система TWIN DRIVE обеспечивает высокий крутящий момент при минимальном люфте, что обеспечивает стабильную обработку при тяжёлых резках. Диаметры: Ø1200–Ø2500 мм; крутящий момент при точении до 1 700 Nm; при фрезеровании до 15 000 Nm.

Автоматический гидравлический зажим для стабильной постановки
Автоматический гидравлический зажим обеспечивает момент блокировки до 50 000 Nm, гарантируя жёсткость и повторяемость как в горизонтальном, так и в вертикальном положении.

Размеры / Производительность
Доступные диаметры: Ø1200 до Ø2500 мм
Крутящий момент при точении (макс): 1 700 Nm
Крутящий момент при фрезеровании (макс): 15 000 Nm
Момент блокировки (гидравлический зажим): до 50 000 Nm
Грузоподъёмность: 5 T до 50 T в зависимости от диаметра и ориентации

Интеграция с CNC и кастомизация
Предназначен для интеграции в CNC-линии и многоосную автоматизацию. Модульная конструкция позволяет выбирать опции энкодеров, настраивать конфигурацию стола и размеры под конкретные технологические задачи, повышая эффективность и точность позиционирования.

Характеристики / Технические спецификации

• Функция: Двойного назначения (точение и фрезерование)
• Ориентация: Горизонтальная и вертикальная эксплуатация
• Серия / Модель: PHT / PHVT
• Доступные диаметры: Ø1200 — Ø2500 mm
• Крутящий момент при точении (макс): 1 700 Nm
• Крутящий момент при фрезеровании (макс): 15 000 Nm
• Момент блокировки (гидравлический зажим): до 50 000 Nm
• Грузоподъёмность: от 5 T до 50 T (в зависимости от диаметра и ориентации)
• Привод: Поворотный привод TWIN DRIVE
• Редуктор: 2-скоростные редукторы
• Зажим: Автоматическая гидравлическая система зажима
• Энкодеры: Адаптируемы под разные модели энкодеров (опции)
• Интеграция: Разработан для интеграции в CNC и многоосную автоматизацию
• Кастомизация: Конфигурируем по технологическому процессу и размерным требованиям заказчика
