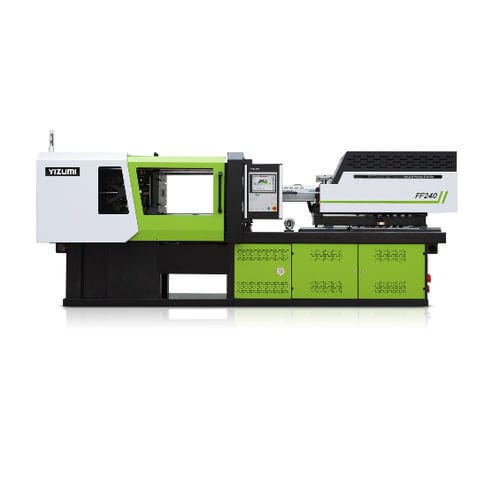

Горизонтальный термопластавтомат P-E

сервогидравлическийбез стоекдля тонкостенных деталей

Обзор
Серия P-E — высокоскоростные пресс-формующие (инжекционные) машины с сервоприводом и эффективной передачей, обеспечивающие снижение энергопотребления и сокращение тактов. Машины имеют встроенную гидропомпенную станцию, усилие сцепления от 200 до 350 т и время пустого цикла 2,0–2,6 с; подходят для тонкостенных изделий, IML и высокоскоростной упаковки в отраслях медицины, автокомпонентов и электроники.

Ключевые преимущества

• Сервопривод с эффективной передачей для снижения энергопотребления
• Tie-bar free (TBF) — конструкция без направляющих тяг для упрощённого доступа к форме и чистой зоны пластин
• Быстрый пустой цикл (2,0–2,6 с) для высокой производительности
• Система замкнутого управления для точного и повторяемого формования

Система зажима

• Конструкция TBF обеспечивает простоту обслуживания и снижает риск загрязнения
• Уникальные крупные скошенные крестовые шарниры для оптимальной передачи усилия и минимизации деформации плит
• SMART-защита формы обнаруживает мелкие препятствия и снижает риск повреждения формы

Инжекционная система

• Подбор винта и цилиндра в соответствии с материалом и технологией для обеспечения стабильной пластикации
• Горизонтальная конструкция с двойной кареткой исключает крутящий момент и уменьшает трение, обеспечивая надёжное движение инжектора
• Замкнутая система управления давлением инжекции со стабильностью ±0,02 MPa для точного контроля давления и удержания

Система и управление

• Контроллер KEBA2000 с 15" HD сенсорным экраном: функции PDP, SPC, отображение осциллограммы, сетевая удалённая эксплуатация, поддержка Industry 4.0, цикл сканирования 1 ms и многоуровневое управление доступом
• Алгоритм YIZUMI SDC (Servo Direct Control): независимое сервоуправление инжекцией, пластикацией и зажимом для более быстрой реакции и повышенной точности

Видео продукта / Примеры применения
Встроенные видео и примеры применения демонстрируют формование тонкостенных IML стаканчиков и типичные промышленные сценарии в медицине, автокомпонентах, электронике 3C и высокоскоростной упаковке.

Технические характеристики

• Название серии: P-E Series
• Тип привода: сервомоторы с эффективной передачей
• Энергосбережение: прибл. 30–50% по сравнению со стандартными моделями (зависит от условий)
• Встроенная гидропомпенная станция: Да
• Время пустого цикла: 2,0–2,6 секунды
• Диапазон усилия зажима: 200–350 т
• Технология зажима: Tie-bar free (TBF)
• Защита формы: SMART mold protection (обнаруживает мелкие препятствия/сопротивление)
• Управление инжекцией: замкнутая система давления инжекции; стабильность давления/удержания ±0,02 MPa
• Особенности инжекционной системы: профессиональный подбор винта/цилиндра; горизонтальная конструкция с двойной кареткой
• Контроллер: KEBA2000 — 15" HD сенсорный экран, PDP, SPC, отображение осциллограммы, дистанционное/сетевое управление, поддержка Industry 4.0, цикл 1 ms, 16 уровней доступа
• Собственная технология: YIZUMI SDC (Servo Direct Control)
