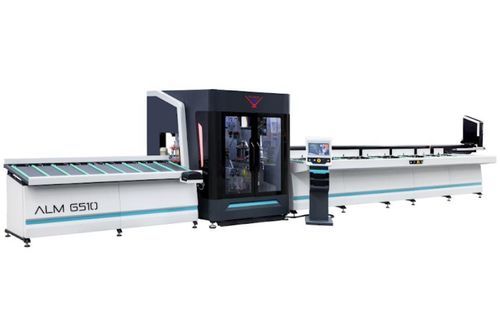

Многофункциональное оборудование для резки и обработки ALM 6510

ЧПУдля алюминиевых профилейдля профилей ПВХ

Обзор продукта
ALM 6510 / ALM 6510 AT — это 8-осные CNC центры обработки и раскроя, разработанные для обработки алюминиевых (и ПВХ) профилей. Машины выполняют операции на нескольких сторонах: фрезеровка, сверление отверстий под замки/шарниры/ручки, формирование водоотводных пазов, маркировка и резка пилой. Автоматический конвейер на 7 профилей подаёт заготовки, 3-осный пневмозажим позиционирует профиль для одновременной фрезеровки и резки. Пила выполняет серийные резы в диапазоне 45°–135°. Поддерживается нанесение штрихкодов для прослеживаемости и подготовки к последующей обжимке/сборке.

Основные характеристики

• Сервоприводное CNC управление движением на 8 осях
• Полностью автоматизированные узлы подачи, транспортировки, позиционирования, резки и передачи
• Операции на четырёх сторонах алюминиевых/ПВХ профилей: фреза, отверстия для замка/петли/ручки, маркировка, водоотводные пазы, резка пилой
• 3-осный пневматический захват для точного позиционирования
• Автоматические горизонтальные и вертикальные зажимы
• Производительность: 1 200–1 400 погонных метров за 8-часовую смену
• Автоматический конвейер с загрузкой 7 профилей
• Сервоуправляемая опускающаяся пила Ø550 мм — диапазон реза 45°–135°
• Windows‑ПК с 15,6'' сенсорным экраном для интерфейса оператора
• Удалённое подключение для технической поддержки
• Возможность одновременного фрезерования и резки
• Удобное ПО, совместимое с CAD
• Автоматическое распознавание рамных/створочных профилей по базе данных
• Автоматический контроль ширины и высоты профиля
• Автоматические системы смазки и охлаждения инструмента распылением
• Низкопресcионная система безопасности и LED внутреннее освещение

Стандартные комплектующие

• 11 двигателей и инструментов для фрезерования под 90° и 45°
• Принтер штрихкодов
• Ограждение безопасности вокруг машины
• Клавиатура и мышь

Опциональные комплектующие

• Наклонный конвейер для стружки
• Вакуумный экстрактор стружки VCE 4000
• Оборудование для логистики цеха
• Запасное пильное полотно Ø550 мм
• Запасные фрезы Ø8
• Запасные фрезы Ø5
• Дополнительные двигатели и инструменты для формирования водоотводных пазов (ALM 6510 AT)

Технические характеристики

• Электрическое: 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Скорость шпинделя фрезы: 3 000 RPM
• Скорость шпинделя пилы: 12 000 RPM
• Размеры пилы: D = Ø550 мм; d = Ø30 мм
• Поток воздуха / вакуум: 250 L/min
• Давление воздуха: 6–8 bar
• Габариты (Д × Ш × В): 2000 × 1.172 × 2.310 мм
• Вес: 4.106 кг / 3.650 кг
