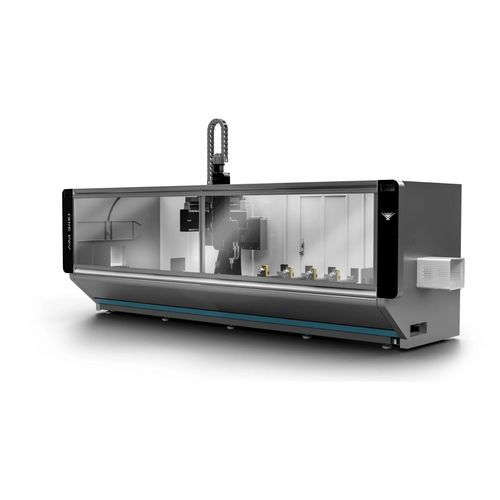

Оборудование для резки и обработки ЧПУ AIM 3410

для алюминиевых профилейдля профилей ПВХ

Обзор продукта
AIM 3410 и AIM 3410 CBN — это 4‑осевые ЧПУ обрабатывающие центры, предназначенные для механической обработки алюминиевых и ПВХ профилей. Четвёртая ось обеспечивает обработку трёх поверхностей профиля. Перемещаемый линейный магазин инструментов, установленный на головке, сокращает время смены инструмента и обеспечивает гибкость производства, включая фасадные операции, благодаря пиле Ø180 мм. Машина оснащена автоматическим распознаванием и позиционированием зажимов и подвижной кабинкой с прозрачным полиcarbonate окном для безопасного контроля оператором.

Основные характеристики

• Управление движением CNC на 4 осях (4‑я ось для обработки 3 поверхностей)
• Перемещаемый линейный магазин инструментов; ёмкость для 7 фрез + 1 пила (возможна конфигурация на 8 инструментов)
• Автоматическое распознавание и позиционирование зажимов
• PLC‑управляемое распылительное охлаждение инструмента
• Четыре автоматических зажима профиля в стандартной комплектации
• 1 пневматическая опора для сброса в направлении X (вторая опора — опция)
• Картриджная система смазки для осей X, Y и Z
• Специальная CAM‑программа от производителя
• Ограждение безопасности оператора и подвижная кабинка с окном из поликарбоната
• 15" цветной сенсорный экран; импорт программы через USB; поддержка ISO "G" кода
• Техническая поддержка по удалённому подключению; многоязычный интерфейс
• Опциональный шумозащитный кожух и LED‑освещение в кабинете
• Прочное стальное основание и динамичная конструкция портала
• Опциональный ручной пульт для проверки хода без нагрузки

Стандартные аксессуары

• Клавиатура и мышь для программирования
• Ограждение безопасности вокруг машины
• 4 х профилных зажима
• 1 х пневматическая опора слева
• Лоток для стружки в каркасе машины

Опциональные аксессуары

• Комплект фрез и креплений: 6 фрез (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12); 8 держателей HSK F63; 6 цанг (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12); 4 упора высоты матрицы
• Второй опорный профиль справа для стандартной машины
• Второй опорный профиль справа для cabinet‑версии машины
• Устройство автоматического измерения длины инструмента
• Набор специальных пильных дисков
• Ручной пульт управления
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAMQUIX 4 AXIS (CAMPROX) для AIM 3410
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ UNILINK ONBOARD 4 AXIS (AIM 3410)
• Дополнительный зажимной блок для AIM 3410
• Сканер штрих‑кодов
• Система кондиционирования для электрического шкафа
• Cabinet‑версия (AIM 3410 CBN)

Таблица технических характеристик
Электропитание: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
Скорость шпинделя сверления/фрезерования: 3 000 об/мин
Скорость вращения пильного шпинделя: 24 000 об/мин
Вместимость пильного диска: D Ø180 mm, отверстие Ø30 mm
Поток воздуха / вакуум: 250 L/min
Рабочее давление воздуха: 6‑8 bar
Габариты (Д×Ш×В): 241 × 516 × 285
Вес: 1 850 кг (брутто) / 1 430 кг (нетто)

Технические характеристики

• Модель: AIM 3410 (также доступна cabinet‑версия AIM 3410 CBN)
• Управление: 4‑осевой CNC (4‑я ось для обработки 3 поверхностей)
• Скорости шпинделя: фрезерование 3 000 об/мин; пила 24 000 об/мин
• Электропитание: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• Пильный диск: Ø180 mm (отверстие Ø30 mm)
• Магазин инструментов: подвижный в‑линию на головке; ёмкость 7 фрез + 1 пила (конфигурируемо)
• Автоматическое распознавание и позиционирование зажимов
• Стандарт: 4 автоматических профилных зажима
• Пневматическая опора по X (1 стандарт, 2‑я опция)
• Картриджная смазка для осей X, Y, Z; PLC распылительное охлаждение
• Поддержка CAM; программирование ISO G; импорт USB
• Потребление воздуха: 250 L/min; рабочее давление 6‑8 bar
• Габариты и вес указаны выше
• Безопасность: ограждение оператора, подвижная кабинка с поликарбонатным окном, LED‑освещение, звукоизоляция
