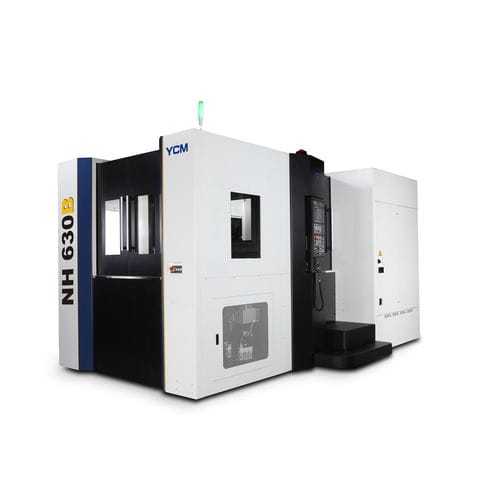

Обрабатывающий центр ЧПУ 3 оси NH630Bгоризонтальныйс двойной стойкойс поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Структура
- с двойной стойкой, с поворотным столом
- Передний конец шпинделя
- CAT50
- Количество инструментов
- 40 инструментов, 60 инструментов, 120 инструментов
- Применение
- для резки, для устройства смены инструмента
- Другие характеристики
- с высокой скоростью, высокоэффективный, высокой точности, высокая жесткость, с устройством замены паллет
- Ход Х
1 050 mm
(41 in)- Ход Y
850 mm
(33 in)- Ход Z
850 mm
(33 in)- Скорость вращения
8 000 rpm, 10 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1)- Мощность
45 kW, 55 kW
(61,18 hp, 74,78 hp)- Скорость подачи по оси X
40 000 mm/min, 60 000 mm/min
(26 in/s, 39 in/s)- Скорость подачи по оси Y
40 000 mm/min, 60 000 mm/min
(26 in/s, 39 in/s)- Скорость подачи по оси Z
40 000 mm/min, 60 000 mm/min
(26 in/s, 39 in/s)- Грузоподъемность стола
1 200 kg
(2 646 lb)- Вес инструментов (макс)
25 kg
(55,1 lb)- Общий вес
МАКС.: 25 000 kg
(55 115,57 lb)МИН.: 24 000 kg
(52 910,94 lb)
Описание
Ступенчатая конструкция отливки по оси X для повышения жесткости резания.
Двухстенная конструкция колонны для устранения возможной тепловой деформации.
Роликовые направляющие повышенной жесткости
Роликовые направляющие увеличенного размера повышают жесткость и точность.
Высокодинамичные шариковинтовые пары с сервоприводом переменного тока с предварительным натяжением, обеспечивающие высокое качество управления.
быстрая подача 60 м/мин. повышает эффективность обработки.
Система двойного привода по оси Y
Привод бабки расположен в центре тяжести для минимизации вибрации. Конструкция с двойным приводом сдерживает вибрацию и обеспечивает высокую скорость и качество обработки, повышая производительность станка и срок службы инструмента.
Встроенный моторизованный шпиндель снижает вибрацию при высокоскоростной обработке и обеспечивает долговечность шпинделя.
Микромасляно-воздушная смазка радиально-упорных керамических шарикоподшипников продлевает срок службы шпинделя.
Система охлаждения с циркулирующей масляной рубашкой минимизирует тепловые деформации, обеспечивая высокую точность.
Высокопроизводительное пространство для обработки
ø1 100 мм x 1 000 мм - самое большое рабочее пространство в своем классе.
12-секундная смена паллет.
Привод от серводвигателя.
Простая конструктивная схема, быстрое надежное перемещение и простое обслуживание.
---
