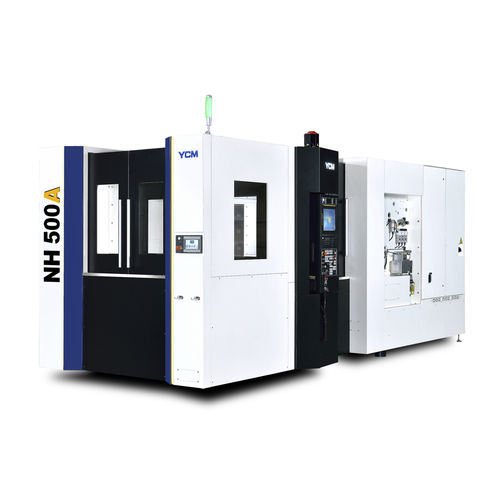

Обрабатывающий центр ЧПУ 3 оси NH500Aгоризонтальныйс двойной стойкойс поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Структура
- с двойной стойкой, с поворотным столом
- Передний конец шпинделя
- BBT40
- Количество инструментов
- 60 инструментов, 120 инструментов
- Другие характеристики
- с высокой скоростью, высокоэффективный, компактный, высокой точности, высокая жесткость, высокая мощность, с прямым приводом, с устройством замены паллет, с автоматическим устройством смены инструментов
- Ход Х
800 mm
(31,5 in)- Ход Y
730 mm
(28,74 in)- Ход Z
800 mm
(31,5 in)- Скорость вращения
15 000 rpm, 20 000 rpm
(94 248 rad.min-1, 125 664 rad.min-1)- Мощность
22,5 kW, 37 kW
(30,59 hp, 50,31 hp)- Скорость подачи по оси X
60 000 mm/min
(39,37 in/s)- Скорость подачи по оси Y
60 000 mm/min
(39,37 in/s)- Скорость подачи по оси Z
60 000 mm/min
(39,37 in/s)- Грузоподъемность стола
500 kg
(1 102 lb)- Вес инструментов (макс)
10 kg
(22 lb)- Время смены инструмента
1,5 s
- Общий вес
МИН.: 13 490 kg
(29 740,36 lb)МАКС.: 31 200 kg
(68 784,23 lb)
Описание
Цельная Т-образная конструкция основания с ребрами жесткости для беспрецедентной жесткости.
Применен FEM-анализ для облегчения конструкции, чтобы улучшить значение G, что может продлить срок службы ШВП и снизить потребление энергии.
Ступенчатая конструкция по оси X
Две направляющие оси X расположены на разной высоте для повышения стабильности и надежности быстрого осевого перемещения.
Все направляющие роликового типа
Оси XYZ оснащены роликовыми направляющими для повышения жесткости и точности.
Высокодинамичные шариковинтовые пары с сервоприводом переменного тока с предварительным натяжением обеспечивают высокое качество управления.
Мощный шпиндель IDD
Стандартная конструкция шпинделя IDD, простая в обслуживании максимальная скорость вращения шпинделя 15 000 об/мин при мощности 37 кВт обеспечивает крутящий момент 244 Нм.
В мощном шпинделе используются высокоточные керамические шарикоподшипники.
Система масляного охлаждения шпинделя эффективно минимизирует тепловые деформации.
Высокопроизводительный встроенный моторизованный шпиндель (опция)
Микромасляно-воздушная смазка радиально-упорных керамических шарикоподшипников продлевает срок службы шпинделя.
Циркулирующая система охлаждения масляной рубашки минимизирует тепловую деформацию, обеспечивая высокую точность.
Простая замена шпиндельного узла сокращает время технического обслуживания.
---
