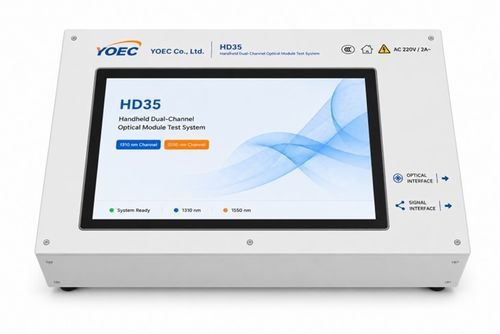

Испытательная система рабочих характеристик HD35

для лабораториипереноснаякомпактная

Описание продукта
Портативная система тестирования оптических модулей с двумя каналами HD35 — переносная платформа третьего поколения от YOEC, разработанная для оптических модулей волоконно-оптического гироскопа (FOG) и сборок витков волокна. С использованием замкнутой FOG-архитектуры и двух рабочих длин волн (1310 нм и 1550 нм) HD35 обеспечивает точные измерения смещения (bias), вывод угловой скорости и комплексную оценку характеристик. Испытательная катушка может подключаться напрямую разъемом или путём сварки, что позволяет проводить тесты без сложной калибровки. Система включает компактный промышленный ПК с Windows 11 и специализированным ПО, множественные оптические и электронные интерфейсы и лёгкий портативный корпус для лабораторий, производства и выездных работ.

Ключевые преимущества

• Высокоточное измерение bias до 0.0005°/h (канал 1550 нм).
• Двухволновая платформа (1310 нм и 1550 нм) для широкой совместимости витков.
• Портативный корпус для удобной транспортировки и полевых измерений.
• Plug-and-play: быстрая подготовка к работе без сложной калибровки.
• Поддержка длин витков от 200 м до 5000 м в зависимости от длины волны.
• Оптимизированная электрооптическая конструкция для стабильных и воспроизводимых измерений.

Применения

• Тестирование bias и дрейфа нуля в модулях витков волокна.
• Испытания температурной устойчивости и экологическая квалификация.
• Оценка чувствительности к внешним магнитным полям.
• Испытания на вибрацию и удар для проверки механической надёжности.
• Контроль качества в производстве и приёмо-сдаточные проверки.
• Научно-исследовательская деятельность и валидация прототипов FOG.

Принцип работы
HD35 использует архитектуру замкнутого волоконно-оптического гироскопа для оценки модулей витков. При подключении исследуемой катушки платформа генерирует через оптико-электронную систему сигналы угловой скорости и измеряет такие параметры, как стабильность bias, температурная чувствительность и поведение в рабочих условиях. Конструкция с двумя каналами позволяет выбирать 1310 нм или 1550 нм в зависимости от характеристик катушки для оптимизации точности и гибкости измерений.

Типичные характеристики (таблица)
Параметр: Характеристика
Габариты: 340 × 265 × 50 мм
Вес: 700 г
Рабочая температура: -10°C до +60°C
Питание: 110–250 VAC, 50 Hz
Номинальная потребляемая мощность: 30 W
Количество каналов: 2 (1310 нм и 1550 нм)
Погрешность теста (канал 1310 нм): ≤ 0.005°/h
Погрешность теста (канал 1550 нм): ≤ 0.0005°/h
Измеримая длина витка (1310 нм): 200–1500 м
Измеримая длина витка (1550 нм): 700–5000 м
Измеряемое полуволновое напряжение Y-waveguide: 3–4.4 V
Время настройки длины витка: ≤ 10 s

Технические характеристики

• Модель: HD35
• Точность измерения bias: лучше 0.0005°/h (канал 1550 нм)
• Каналы: двухканальный (1310 нм & 1550 нм)
• Габариты: 340 × 265 × 50 мм
• Вес: 700 г
• Диапазон рабочих температур: -10°C до +60°C
• Питание: 110–250 VAC, 50 Hz
• Потребляемая мощность: 30 W
• Диапазоны измеримых длин витка: 200–1500 м (1310 нм), 700–5000 м (1550 нм)
• Полуволновое напряжение Y-waveguide: 3–4.4 V
• Время настройки длины витка: ≤ 10 s
