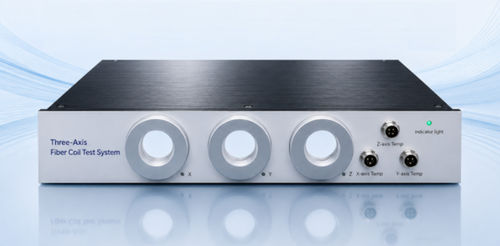

Испытательный стенд для катушек

вибрациякалибровкиустойчивости

Описание продукта
Трёхосная система испытаний волоконных катушек предназначена для оценки смещения (bias) катушек для волоконно‑оптических гироскопов (FOG) на длине волны 1550 нм. На базе цифровой замкнутой интерферометрической архитектуры система интегрирует оптические и электронные подсистемы для формирования выходного сигнала угловой скорости и измерения смещения катушек, применяемых в инерциальной навигации. Система обеспечивает точность испытаний ≤0,0005°/ч, поддерживает одновременные трёхосные измерения и мониторинг температуры, а также включает специализированное ПО для автоматического сбора, расчёта и хранения данных. Пользователи могут настраивать длину катушки, коэффициент шкалы, времена усреднения и другие параметры через интерфейс ПО; система обеспечивает быстрый старт и режим plug-and-play.

Области применения

• Испытания смещения FOG с точностью ≤0,0005°/ч
• Одновременные трёхосные испытания и оценка температурной зависимости смещения
• НИОКР, квалификация и производственные испытания катушек для инерциальной навигации
• Оценка магнитной чувствительности и испытания на вибрации
• Проверка качества волоконных катушек и разработка компонентов

Особенности

• Точность испытаний ≤0,0005°/ч
• Трёхосные измерения, 3 канала с температурными датчиками
• Время запуска ≤10 с
• Режим plug-and-play, интерфейсы USB и UART
• Автоматический сбор данных, расчёт и анализ
• Совместимость с длинами катушек 700–10 000 м
• Специализированное ПО для настройки и управления данными

Варианты кастомизации

• Индивидуальный дизайн корпуса
• Интеграция логотипа и брендинга заказчика
• Кастомное ПО для испытаний и измерительных процедур
• Модификации оптических и электронных цепей
• Конфигурации испытаний, специфичные для приложения

Типичные характеристики
Параметр: Характеристика
Точность испытаний: ≤0,0005°/ч
Длина катушки: 700–10 000 м
Число каналов: 3
Оптические интерфейсы: 3 × 2
Температурные датчики: 3
Время запуска: ≤10 с
Питание: 110–250 VAC, 50 Hz
Потребление: 10 W
Интерфейс связи: UART / USB
Рабочая температура: 5°C до 55°C
Габариты: 430 × 70 × 360 mm
Вес: ≤5 kg

Технические характеристики

• Точность испытаний: ≤0,0005°/ч
• Длина катушки: 700–10 000 м
• Число каналов: 3
• Оптические интерфейсы: 3 × 2
• Температурные датчики: 3
• Время запуска: ≤10 с
• Питание: 110–250 VAC, 50 Hz
• Потребление: 10 W
• Интерфейс связи: UART / USB
• Рабочая температура: 5°C до 55°C
• Габариты: 430 × 70 × 360 mm
• Вес: ≤5 kg
