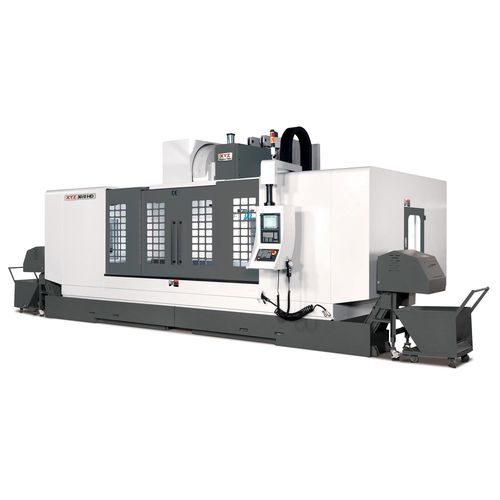

Обрабатывающий центр ЧПУ 3 оси XYZ 3010 HDвертикальныйс поворотным столомдля чугуна
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Обрабатываемое вещество
- для чугуна, для нержавеющей стали
- Передний конец шпинделя
- BT 40, BT 50
- Количество инструментов
- 30 инструментов
- Применение
- для авиационной промышленности, для титана
- Ход Х
3 000 mm
(118 in)- Ход Y
1 000 mm
(39 in)- Ход Z
800 mm
(31 in)- Скорость вращения
МИН.: 5 rpm
(31 rad.min-1)МАКС.: 10 000 rpm
(62 832 rad.min-1)- Мощность
56 ch
(56 hp)- Скорость подачи по оси X
МИН.: 1 mm/min
(0 in/s)МАКС.: 16 000 mm/min
(10 in/s)- Скорость подачи по оси Y
МИН.: 1 mm/min
(0 in/s)МАКС.: 16 000 mm/min
(10 in/s)- Скорость подачи по оси Z
МАКС.: 16 000 mm/min
(10 in/s)МИН.: 1 mm/min
(0 in/s)- Грузоподъемность стола
4 000 kg
(8 818 lb)- Вес инструментов (макс)
15 kg
(33,1 lb)- Точность позиционирования
5 µm
- Повторяемость
2 µm
- Время смены инструмента
2,5 s
- Общий вес
25 000 kg
(55 115,57 lb)- Габаритная длина
9 700 mm
(381,9 in)- Габаритная ширина
4 200 mm
(165,4 in)- Общая высота
3 800 mm
(149,6 in)
Описание
По мере роста британского производства увеличиваются и размеры деталей, которые необходимо обрабатывать: для нефтяной, газовой, аэрокосмической и возобновляемой энергетики требуются станки большей мощности. Появились сверхтяжелые ВМЦ XYZ с ходом до 3000 мм x 1000
мм x 1000 мм x 800 мм.
Эта мощность подкрепляется 25 тоннами прочного литья из миханита, широкими направляющими скольжения, шестью только на оси Y!
Закаленные направляющие коробчатого сечения
Закаленные направляющие коробчатого сечения с покрытием Turcite были первым выбором для станков XYZ в течение многих лет, поскольку они известны как лучшее решение для станкостроения. Сочетание веса станка и закаленных коробчатых
направляющих гарантирует высокую жесткость платформы для обработки, обеспечивая исключительное гашение вибрации, особенно при прерывистом резании широкого спектра материалов, таких как инконель, титан, чугун или нержавеющая сталь.
Стандартное оборудование
-Система управления Siemens 828D ShopMill.
-Система подачи охлаждающей жидкости.
-Автоматическая система смазки.
-Рабочая лампа.
-Дистанционный электронный маховик.
-Пневматический обдув шпинделя.
-Пистолет для подачи рабочего воздуха и охлаждающей жидкости.
-Автоматическое отключение питания (M30).
-Теплообменник для электрошкафа.
-Масляный охладитель шпинделя.
-Конвейер для стружки с бункером.
-Тяговые шпильки.
-Сетевое подключение.
-Порт USB.
-Слот для компактной флэш-карты.
Дополнительное оборудование
Сквозное охлаждение шпинделя.
Редукторная головка.
Автономное программирование.
Установка инструмента и датчиков Renishaw/Heidenhain.
Контурный маховик
(вращение маховика для выполнения
программу).
Усовершенствованная система удаления стружки.
---
