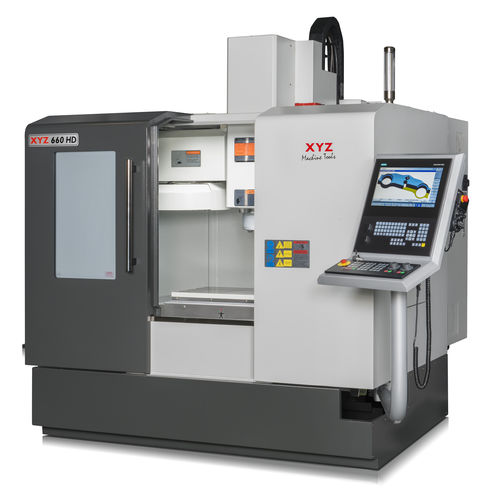

Обрабатывающий центр ЧПУ 3 оси XYZ 660 HDвертикальныйс поворотным столомBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- BT 40, SK40, CAT40
- Количество инструментов
- 12 инструментов
- Сопутствующие функции
- для нарезания резьбы, для резки
- Применение
- для титана, для чугуна
- Другие характеристики
- жесткий, с прямым приводом, с автоматическим устройством смены инструментов
- Ход Х
660 mm
(25,98 in)- Ход Y
450 mm
(17,72 in)- Ход Z
500 mm
(19,69 in)- Скорость вращения
МИН.: 5 rpm
(31 rad.min-1)МАКС.: 12 000 rpm
(75 398 rad.min-1)- Мощность
21 kW, 25 kW
(28,55 hp, 33,99 hp)- Скорость подачи по оси X
МИН.: 1 mm/min
(0 in/s)МАКС.: 24 000 mm/min
(15,75 in/s)- Скорость подачи по оси Y
МИН.: 1 mm/min
(0 in/s)МАКС.: 24 000 mm/min
(15,75 in/s)- Скорость подачи по оси Z
МИН.: 1 mm/min
(0 in/s)МАКС.: 24 000 mm/min
(15,75 in/s)- Грузоподъемность стола
500 kg
(1 102 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Точность позиционирования
5 µm
- Повторяемость
2 µm
- Время смены инструмента
МИН.: 4 s
МАКС.: 5 s
- Общий вес
3 400 kg
(7 495,72 lb)- Габаритная длина
2 000 mm
(78,7 in)- Габаритная ширина
2 100 mm
(82,7 in)- Общая высота
2 600 mm
(102,4 in)
Описание
Закаленные коробчатые направляющие с покрытием Turcite уже много лет являются первым выбором для станков XYZ, поскольку они известны как лучшее решение для конструкции станков. Сочетание веса станка и закаленных направляющих гарантирует высокую жесткость обрабатывающей платформы, обеспечивая исключительное гашение вибрации, особенно при прерывистом резании широкого спектра материалов, таких как инконель, титан, чугун или нержавеющая сталь.
При небольших габаритах (всего 2000 x 2100 x 2600 мм) этот ВМЦ обеспечит современные производственные возможности в большинстве цехов, причем с запасом! XYZ 660 - это самый маленький ВМЦ HD в нашем ассортименте с массивным ребристым корпусом, широкими направляющими и мощными прямыми приводами по всем трем осям. XYZ 660 HD оснащен автоматическим 12-станционным устройством смены инструмента и может обрабатывать большинство деталей с ходами 660 мм x 450 мм x 500 мм. Мы в компании XYZ считаем, что перед покупкой очень важно увидеть, как VMC режет металл, простого просмотра фотографий и спецификаций недостаточно.
Стандартное оборудование
-Siemens 828D ShopMill или
-Heidenhain TNC 620 Control.
-Сенсорный экран.
-Оптимизированные цифровые сервоприводы.
-Закаленный стол.
-Заливная охлаждающая жидкость высокого давления.
-Промывка охлаждающей жидкости.
-Светодиодный рабочий свет.
-Дистанционный электронный маховик.
-Легко очищаемый лоток для стружки.
-Стальные защитные ограждения на всех осях.
-Напольный поддон из нержавеющей стали.
-Ограждение с порошковым покрытием.
-Тяговые шпильки.
-Сетевое оборудование.
-USB-порт.
---
