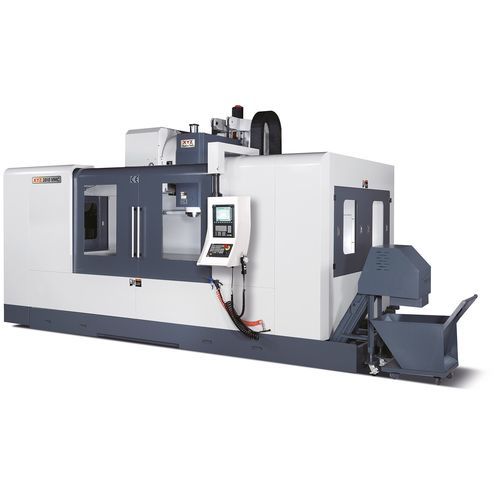

Обрабатывающий центр ЧПУ 3 оси XYZ 2010 HD вертикальныйс поворотным столомBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- BT 40, BT 50
- Применение
- для титана, для чугуна, для авиационно-космической промышленности
- Другие характеристики
- фрезеровщик, высокая жесткость, для нарезания резьбы
- Ход Х
2 000 mm
(79 in)- Ход Y
1 000 mm
(39 in)- Ход Z
800 mm
(31 in)- Скорость вращения
МИН.: 5 rpm
(31 rad.min-1)МАКС.: 10 000 rpm
(62 832 rad.min-1)- Мощность
56 ch
(56 hp)- Скорость подачи по оси X
МИН.: 1 mm/min
(0 in/s)МАКС.: 16 000 mm/min
(10 in/s)- Скорость подачи по оси Y
МИН.: 1 mm/min
(0 in/s)МАКС.: 16 000 mm/min
(10 in/s)- Скорость подачи по оси Z
МИН.: 1 mm/min
(0 in/s)МАКС.: 16 000 mm/min
(10 in/s)- Грузоподъемность стола
3 000 kg
(6 614 lb)- Вес инструментов (макс)
15 kg
(33,1 lb)- Точность позиционирования
5 µm
- Повторяемость
2 µm
- Время смены инструмента
2,5 s
- Общий вес
20 000 kg
(44 092,45 lb)- Габаритная длина
8 100 mm
(318,9 in)- Габаритная ширина
4 200 mm
(165,4 in)- Общая высота
3 800 mm
(149,6 in)
Описание
По мере роста британского производства увеличиваются и размеры деталей, которые необходимо обрабатывать: для нефтяной, газовой, аэрокосмической и возобновляемой энергетики требуются станки большей мощности. Появились сверхтяжелые ВМЦ XYZ с ходом до 3000 мм x 1000
мм x 1000 мм x 800 мм.
Эта мощность подкрепляется 25 тоннами прочного литья из миханита, широкими направляющими скольжения, шестью только на оси Y!
Закаленные коробчатые направляющие с покрытием Turcite были первым выбором для станков XYZ в течение многих лет, поскольку они известны как лучшее решение для станкостроения. Сочетание веса станка и закаленных коробчатых
направляющих гарантирует высокую жесткость обрабатывающей платформы, обеспечивая исключительное гашение вибрации, особенно при прерывистом резании широкого спектра материалов, таких как инконель, титан, чугун или нержавеющая сталь.
Стандартное оборудование
-Система управления Siemens 828D ShopMill.
-Система подачи охлаждающей жидкости.
-Автоматическая система смазки.
-Рабочая лампа.
-Дистанционный электронный маховик.
-Пневматический обдув шпинделя.
-Пистолет для подачи рабочего воздуха и охлаждающей жидкости.
-Автоматическое отключение питания (M30).
-Теплообменник для электрошкафа.
-Масляный охладитель шпинделя.
-Конвейер для стружки с бункером.
-Тяговые шпильки.
-Сетевое подключение.
-Порт USB.
-Слот для компактной флэш-карты.
Дополнительное оборудование
Сквозное охлаждение шпинделя.
Редукторная головка.
Автономное программирование.
Установка инструментов и датчиков Renishaw/Heidenhain.
Контурный маховик (вращение маховика для выполнения программы).
Усовершенствованная система удаления стружки.
---
