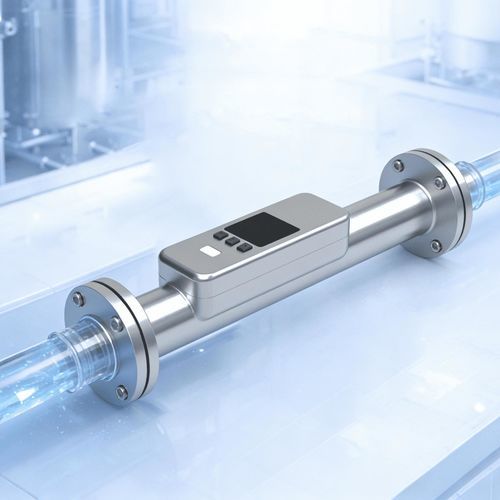

Расходомер для охлаждающей жидкости TPD series

ультразвуковойобъемныйDN6 - 1/8"

Обзор продукта
Серия прямоточных ультразвуковых расходомеров TGD выполнена в интегрированном исполнении с встроенной электроникой, что обеспечивает прямое измерение расхода в трубопроводе и считывание данных на месте. Датчики имеют прямой трубопровод без движущихся частей и мёртвых зон, что снижает износ, образование отложений и потери давления. В отличие от прижимных (clamp-on) устройств, калибровка TGD не зависит от материала или диаметра трубы, что позволяет измерять сразу после установки. В обзоре содержатся замечания по точности; подробные значения — в разделе технических характеристик.

Особенности продукта

• Отсутствие засоров — нет движущихся частей, низкие потери давления и сниженный риск засора.
• Надёжность в тяжёлых условиях — коррозионностойкие материалы для промышленного применения.
• Интегрированная конструкция — встроенная электроника обеспечивает компактность и простоту монтажа.
• Удобная интеграция — настраиваемые выходы для подключения к системам автоматизации (RS485, режимы тока/импульсов).

Выбор модели
Модель | Диапазон расхода | Соединение
TGD015N | 0–4 L/min | Двойное соединение (DN15)
TGD020N | 0–100 L/min | Двойное соединение (DN20)
TGD025N | 0–240 L/min | Двойное соединение (DN25)
TGD032N | 0–240 L/min | Двойное соединение (DN32)
TGD050N | 0–1 000 L/min | Двойное соединение (DN50)

Применение

• Промышленная автоматизация: розливочные линии, распылительное оборудование, системы охлаждения и смазки.
• Производство аккумуляторов: CMP, процессы очистки, контуры охлаждения для теплоуправления.
• Системы очистки питьевой и сточной воды.
• Жидкостное охлаждение электроники, дата-центров, тяговых батарей и систем аккумулирования энергии.

Примечания по точности и измерению
В документации указаны две формулировки точности: в обзоре отмечается точность до ±2%, в спецификациях — «1% плюс дрейф нулевой точки». Обе формулировки сохранены. Измерение рассчитано на жидкости с минимальным содержанием твёрдых частиц и выполняется встраиваемо через стандартизированные трубные соединения.

Характеристики / технические данные

• Измеряемые среды: вода, кровь, напитки, бензин, краски и т.п. с минимальным содержанием твёрдых частиц.
• Точность измерения: 1% плюс дрейф нулевой точки (спецификации). В обзоре также указана точность до ±2%.
• Материал корпуса: пластик.
• Входное напряжение: 12–30 VDC.
• Потребляемый ток: <20 mA (без внешней нагрузки).
• Интерфейс: 5-контактный push-pull разъём.
• Температура среды: 0°C до 60°C.
• Температура хранения: -20°C до 70°C.
• Экранирование: рекомендуется заземление проводки.
• Входы/выходы: RS485; настраиваемые токовые выходы (4–20 mA, 0–20 mA, 0–24 mA); импульсный выход с выбираемыми режимами (NPN, PNP, PUSH-PULL). Примечание: токовый и импульсный выходы разделяют выводы и настраиваются взаимоисключающе.
• Комплект поставки: экранированный 5-контактный кабель (стандартная длина 1,5 м); два соединительных аксессуара; два уплотнительных кольца.
• Опциональные аксессуары: USB-конвертер данных (датчик -> ПК); набор инструментов для датчиков с дисплеем (подключение до 3 датчиков к ПК); блок отображения расхода (подключает один датчик и выводит кабель); 3-метровый кабель данных с push-pull разъёмами с обеих сторон.
