Датчик расхода без разрыва цепи CG series

ультразвуковойобъемныйдля жидкостей

Обзор

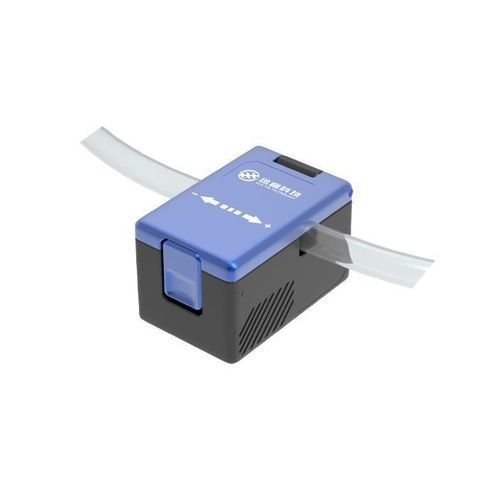

Серия внешних зажимных ультразвуковых расходомеров/датчиков потока CG имеет компактный размер и интегрированную электронику в корпусе датчика, что позволяет выполнять измерение и выдачу сигнала без внешней схемы. Их легко закреплять на гибких пластиковых трубках для точного измерения скорости потока жидкости и обнаружения воздушных пузырей. Неинвазивная технология измерения делает серию CG подходящей для применений с повышенными требованиями к гигиене.

Ключевые характеристики

• Высокая точность и высокая надежность
• Неинвазивное измерение расхода, отсутствие прямого контакта с жидкостью, гигиенично и безопасно
• Двустороннее измерение, вычисление объема жидкости, функция обнаружения пузырьков
• Электроника интегрирована в датчик/расходомер, не требуется внешняя вычислительная система, компактный размер
• Отсутствие засоров, отсутствие перенаправлений, отсутствие мертвых зон, малые потери напора
• Стандартные варианты выходов для бесшовной интеграции в системы заказчика
• Возможна индивидуальная калибровка при указании материала, размера, температуры трубки и типа жидкости

Типичные применения

• Медицинские приборы: аппараты искусственного кровообращения (HLM), ЭКМО, системы перфузии органов и транспортировки органов, устройства для гемодиализа и перитонеального диализа, кровяные насосы, насосы для инъекции контрастных сред
• Биофармацевтические процессы и оборудование: одноразовые реакционные сосуды, ферментеры, оборудование для культивирования клеток, производство вакцин, системы тангенциальной фильтрации, жидкостная хроматография
• Производство и обработка новых видов энергии: системы передачи высокочистой воды и высокочистых химреагентов
• Пищевая и напитковая промышленность: процессы производства молока, соков, пива
• Оборудование для фасовки, распылительное оборудование, системы охлаждения, системы смазки
• Научно-экспериментальные системы
• Системы очистки и очистки сточных вод

Выбор продукта (№ детали / Диапазон потока / Точность / Внеш. Ø трубки / Внутр. Ø трубки)
№ детали | Диапазон потока | Точность | Внеш. Ø трубки | Внутр. Ø трубки
CG016NS | Default: 500 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-2000 mL/min: ±3% | 5/32" (4 mm) / 4 mm | 1/16" (1.6 mm) / 2 mm
CG019NS | Default: 800 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-4000 mL/min: ±3% | 3/16" (4.8 mm) / 5 mm | 1/16" (1.6 mm) / 3 mm
CG025NS | Default: 1000 mL/min Max: 3000 mL/min | 0-200 mL/min: ±9 mL/min; 200-3000 mL/min: ±3% | 1/4" (6.4 mm) / 7 mm | 1/8" (3.2 mm) / 4 mm
CG032NS | Default: 2000 mL/min Max: 6000 mL/min | 0-300 mL/min: ±9 mL/min; 300-6000 mL/min: ±3% | 5/16" (7.9 mm) / 8 mm | 3/16" (4.8 mm) / 5 mm
CG038NS | Default: 3000 mL/min Max: 8000 mL/min | 0-500 mL/min: ±15 mL/min; 500-8000 mL/min: ±3% | 3/8" (9.5 mm) / 9 mm | 1/4" (6.4 mm) / 6 mm
CG044NS | Default: 4000 mL/min Max: 9000 mL/min | 0-600 mL/min: ±18 mL/min; 600-9000 mL/min: ±3% | 7/16" (11.1 mm) / 11 mm | 5/16" (7.9 mm) / 8 mm
CG050NS | Default: 5000 mL/min Max: 10000 mL/min | 0-700 mL/min: ±21 mL/min; 700-10000 mL/min: ±3% | 1/2" (12.7 mm) / 13 mm | 3/8" (9.5 mm) / 10 mm
CG056NS | Default: 6000 mL/min Max: 12000 mL/min | 0-800 mL/min: ±24 mL/min; 800-12000 mL/min: ±3% | 9/16" (14.3 mm) / 14 mm | 3/8" (9.5 mm) / 10 mm
CG063NS | Default: 8000 mL/min Max: 14000 mL/min | 0-900 mL/min: ±27 mL/min; 900-14000 mL/min: ±3% | 5/8" (15.9 mm) / 16 mm | 3/8" (9.5 mm) / 10 mm
CG075NS | Default: 10000 mL/min Max: 20000 mL/min | 0-1200 mL/min: ±36 mL/min; 1200-20000 mL/min: ±3% | 3/4" (19.1 mm) / 19 mm | 1/2" (12.7 mm) / 13 mm
CG100NS | Default: 25000 mL/min Max: 50000 mL/min | 0-2000 mL/min: ±60 mL/min; 2000-50000 mL/min: ±3% | 1" (25.4 mm) / 1" (25.4 mm) | 3/4" (19.1 mm) / 5/8" (15.9 mm)
CG125NS | Default: 50000 mL/min Max: 100000 mL/min | 0-8000 mL/min: ±240 mL/min; 8000-100000 mL/min: ±3% | 1 1/4" (31.8 mm) / 1 1/4" (31.8 mm) | 3/4" (19.1 mm) / 1" (25.4 mm)
CG138NS | Default: 50000 mL/min Max: 100000 mL/min | 0-9000 mL/min: ±240 mL/min; 9000-100000 mL/min: ±3% | 1 3/8" (35 mm) / 1 3/8" (35 mm) | 7/8" (22.2 mm) / 1" (25.4 mm)

Технические характеристики

• Измеряемые жидкости: вода, физиологический раствор, кровь, напитки и другие акустически прозрачные жидкости
• Точность: ±3% RD (Reading) плюс нулевой дрейф
• Калибровка: заводская калибровка по умолчанию 22 ±3 °C, вода
• Материал трубок: PVC, PTFE, PE и т.п., гибкие пластиковые или силиконовые трубки
• Материал корпуса: алюминиевый сплав
• Входное напряжение: 12-30 VDC
• Ток: менее 20 mA (без внешней нагрузки)
• Температура жидкости: 0 °C - 60 °C
• Температура окружающей среды: 0 °C - 60 °C
• Температура хранения: -20 °C - 70 °C
• Входы/выходы:
  • RS485
  • Аналоговый выход: токовый выход 4-20 mA, 0-20 mA, 0-24 mA; напряжение 0-5 V, 0-10 V
  • Частотный выход: 0-20 KHz
  • Цифровой выход: NPN, PNP, PUSH-PULL
  • Цифровой вход: на землю, длительность не менее 20 мс
• Комплектующие: экранированный 8-жильный кабель, длина по умолчанию 1,5 м
• Опционные аксессуары:
  • USB-конвертер данных: подключение датчика к ПК
  • Flow Sensor Tool Box с дисплеем: подключает до 3 датчиков к ПК
  • Flow Sensor Monitor: подключается к датчику с дисплеем и удлиняет кабель датчика
  • Кабель данных для расходомера, 3 м, push-pull разъемы на обоих концах, соединяет монитор и датчик
