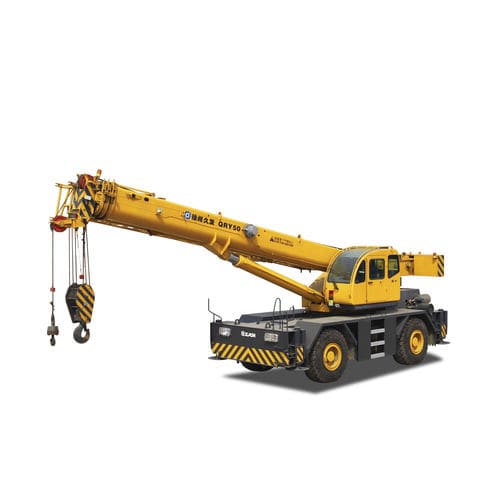

Мобильный башенный кран RT50

со стрелойтелескопическийдля труднопроходимых участков местности

Примечания: Пояснения к подъемной нагрузке 1) Номинальная грузоподъемность, указанная в таблице, является максимальной грузоподъемностью при установке крана на твёрдой и ровной поверхности. Нагрузка не должна превышать 75 % от нагрузки на опрокидыватель; 2) Общая номинальная грузоподъемность, указанная в таблице, включает в себя вес крюка и строп; 3) Рабочий радиус, указанный в таблице, является фактическим значением, включающим величину деформации стрелы, поэтому подъемные операции должны выполняться по рабочему радиусу. 4) 75% нагрузки при опрокидывании учитывается сила ветра 6, т.е. подъемные операции можно проводить с полностью выдвинутыми выносными опорами, когда давление ветра достигает 125 Н/м2, но подъемные операции с шинами или передвижение с грузом запрещены. Эксплуатационные характеристики RT50 1. Суперструктура 1) КАДРОВАЯСЬ (Качающийся стол) Анти-кручение, анти- усталость, сделанный из высокопрочной стали, все сварные конструкции со съемными противовес, соединение с шасси грузовика однорядным шариковым поворотным кольцом, рассчитанным на 360 градусов непрерывное вращение кольца. 2) ПОВОРОТНЫЙ МЕХАНИЗМ Гидравлический аксиально-поршневой двигатель, приводимый в движение планетарным редуктором. Непрерывное поворот на 360°. С планетарный редуктор. Четырехточечный контактный шариковый опорно-поворотный круг. Гидравлический тормоз (подпружиненный статический тормоз), качание скорость: 2 об/мин. Модель: HJX80T3-105-04, с планетарной передачей Мотор: L2F28W2Z8 аксиально-поршневой двигатель с фиксированным рабочим ходом 3) ОПОРНО-ПОВОРОТНЫЙ КРУГ Тип: однорядный четырехточечный контактный шариковый поворотный круг, как соединение надстройки и держатель, поворот на 360°. Модель: 011.60.1487Z
