Примечания: Пояснения к подъемной нагрузке
1) Номинальная грузоподъемность, указанная в таблице, является максимальной грузоподъемностью при установке крана
на твёрдой и ровной поверхности. Нагрузка не должна превышать 75 % от нагрузки на опрокидыватель;
2) Общая номинальная грузоподъемность, указанная в таблице, включает в себя вес крюка и строп;
3) Рабочий радиус, указанный в таблице, является фактическим значением, включающим величину деформации стрелы, поэтому подъемные операции должны выполняться по рабочему радиусу.
4) 75% нагрузки при опрокидывании учитывается сила ветра 6, т.е. подъемные операции можно проводить с полностью выдвинутыми выносными опорами, когда давление ветра достигает 125 Н/м2, но подъемные операции с шинами или передвижение с грузом запрещены.

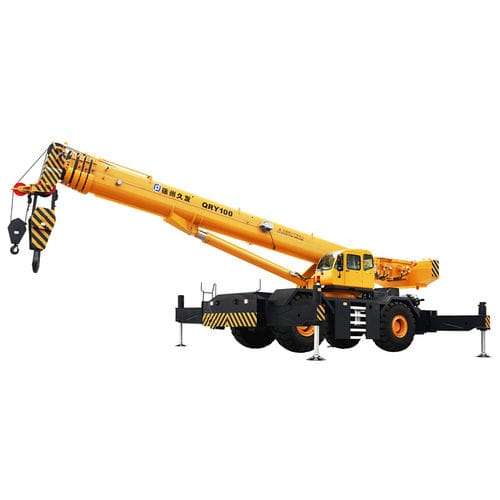

ОБЪЯСНЕНИЯ СТРУКТУРЫ СИСТЕМЫ
1.BOOM
5 секционная полномощная ординарная и синхронизированная телескопическая стрела круглого U-образного типа. Система синхронизации состоит из 2 телескопических цилиндров, 2 коллекций удлинительных кабелей и кабелей втягивания. 1 цилиндр управляет 2 секциями стрелы, другой управляет 3 секциями стрелы, и 3, 4 и 5 заканчивают синхронизированный телескоп удлинительными и втягиваемыми кабелями. Секции телескопа штанги поддерживаются нейлоновыми ползунами.
Полностью убранная длина --12,1 м
Полностью удлинённая длина - 46,5м
Скорость удлинения -- 200с
Диаметр корня -- 395 мм
ВЫСВОБОЖДЕНИЕ КОРАБЛЯ
Угол стрелы -- 10°~78°
Скорость подъёма стрелы --10° ~ 78°, 170 с
2.JIB
2-ступенчатые стрелы качаются по типу с тройным смещением (тип плитки). Одиночный шкив в головке стрелы.
Телескопы верхней секции типа "Трусс" с правой стороны штанги основания.
Длина -- 10,68-18,68 м
Смещение - 0°, 30°
---
