Оборудование для наблюдения за газом для обнаружения XCL-LB

для анализа водыдля контроля процессадля промышленного применения

Обзор

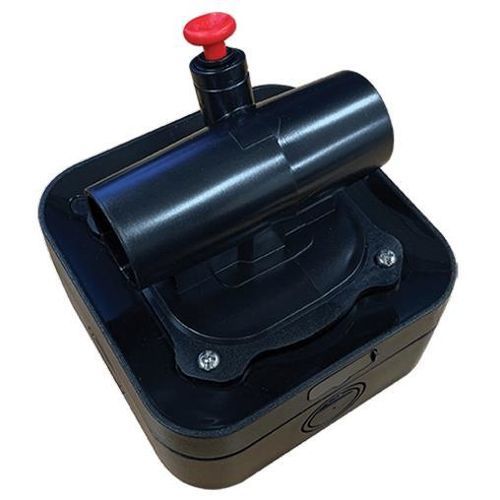

VESDA Sensepoint XCL – Large Bore — это решение для аспирационного обнаружения газа, использующее трубопроводную сеть ASD и многоточечную (многоотверстную) выборку для широкой зоны покрытия и гибкости проектирования. Система обеспечивает надёжный мониторинг газов для защиты людей и процессов и может интегрироваться с мерами противопожарной защиты.

Ключевые детали
Линейка XCL – Large Bore предлагает различные варианты датчиков для разнообразных промышленных задач. Датчики оснащены интерфейсом Bluetooth для сопряжения с приложением Sensepoint на мобильных устройствах, что упрощает ввод в эксплуатацию, конфигурацию, калибровку и bump-тесты, а также обеспечивает быстрый доступ к диагностическим данным.

Особенности

• Широкий набор поддерживаемых газов:
  • Оксид углерода (CO, ppm)
  • Воспламеняющиеся газы (% LEL)
  • Кислород (O2, % v/v)
  • Углекислый газ (CO2, % v/v, ppm)
  • Водород (H2, ppm)
  • Сероводород (H2S, ppm)
  • Диоксид азота (NO2, ppm)
  • Аммиак (NH3, ppm)
• Аспирационная технология с многоточечным/многоотверстным отбором для увеличенной зоны обнаружения и гибкости проектирования
• Удалённый отбор проб — нет необходимости входить в защищаемую зону
• Централизованное расположение сокращает время и затраты на обслуживание
• Защита от внешних условий для надёжной длительной работы
• Встроенные светодиоды состояния тревоги
• Встроенный газовый порт для bump-тестов и калибровки
• Поле-заменяемые картриджи датчиков
• Приложение Sensepoint (Bluetooth) для ускорения пуска в эксплуатацию и обслуживания
• Несколько вариантов выходов: 2 настраиваемых реле (Тревога, Ошибка), аналог 4–20 mA или Modbus RTU

Обнаружение газов и диапазоны
Каждый датчик VESDA Sensepoint XCL - Large Bore может быть подключён к ASD-трубопроводной сети; несколько датчиков могут быть подключены к одной трубе. Портфолио включает варианты датчиков для широкого круга применений и диапазонов концентраций.

Аксессуары
Для установок Modbus (RM), требующих дополнительных реле, датчики можно подключить к контроллеру VESDA Sensepoint 301C, который предоставляет дополнительные реле и обеспечивает централизованную конфигурацию и мониторинг сети датчиков.

Применения

• Системы накопления энергии (аккумуляторы)
• Хранение и распределение топлива
• Сервисные туннели
• Ограниченные или подземные пространства
• Котельные и машинные помещения
• Производство, нефтяная и химическая промышленность
• Парковки и разгрузочные зоны
• Энергетические объекты
• Холодильные хранилища
• Объекты переработки отходов и полигоны
• Сельскохозяйственные объекты
• Очистные сооружения и канализационные станции
• Медицинские учреждения, больницы и лаборатории
• Пищевая и напитковая промышленность
• Испытательные стенды для автомобилей

Сертификаты

• Электробезопасность: соответствует EN/UL/IEC61010-1; сертифицирован по CSA-C22.2 No. 61010-1-12
• CE - EMC: EN 50270
• Радио: RED, FCC, BT SIG
• Другие: UL2075 (CO и CH4), AS 1668.2

Заказ и варианты
Номера моделей: XCL-LB-XX-RA / XCL-LB-XX-RM (XX = версия газа; RA = Аналоговый, Реле; RM = Modbus, Реле). Датчики поставляются в комплекте с основной единицей (предустановленный картридж датчика), крышкой потока и угловыми переходниками. Варианты выходов: аналог 4–20 mA или Modbus RTU с реле.

Доступные документы (названия)
Технический лист; Технические спецификации; Руководство по установке; Руководство быстрого запуска; Руководство пользователя приложения; Брошюра продукта; Примечание по настройке уровней тревоги; Примечание по регулировке уровня тревоги O2; Примечание по оборудованию для тестовых газов; Калькулятор настройки тревоги; FAQ; различные брошюры по применению и тематические исследования.

Caractéristiques / spécifications techniques

• Серия / Модель: XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• Метод отбора проб: Аспирация (ASD-трубопровод), многоточечный/многоотверстный отбор
• Поддерживаемые газы: CO, воспламеняющиеся газы (% LEL), O2, CO2, H2, H2S, NO2, NH3
• Форм-фактор датчика: заменяемые в поле картриджи датчиков
• Выходы: 2 x настраиваемых реле (Тревога, Ошибка); Аналог 4–20 mA; Modbus RTU
• Интерфейс: Bluetooth для приложения Sensepoint (ввод в эксплуатацию, конфигурация, калибровка, bump-тесты)
• Индикация и сервис: встроенные LED тревоги; встроенный газовый порт для bump-тестов и калибровки
• В комплекте с датчиком: основное детекторное устройство (с картриджем датчика), крышка потока, угловые переходники
• Сертификаты и стандарты: EN/UL/IEC61010-1, CSA-C22.2 No. 61010-1-12, EN 50270, RED, FCC, BT SIG, UL2075 (CO и CH4), AS 1668.2
• Аксессуары: совместим с контроллером VESDA Sensepoint 301C для дополнительных реле и централизованной конфигурации/мониторинга
