Обзор

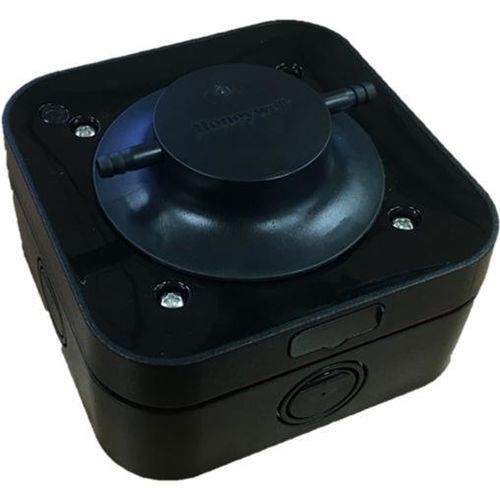

VESDA Sensepoint XCL — аспирационный газоанализатор малого диаметра (micro‑bore), предназначенный для раннего обнаружения газов и защиты людей при использовании с системой аспирации VESDA‑E VEA. Разработан Xtralis в сотрудничестве с Honeywell Analytics; поддерживает мониторинг угрозы пожара и мониторинг газа на объектах. Встроенный интерфейс Bluetooth 4.0 (BLE) обеспечивает сопряжение с мобильными приложениями для ускорения монтажа, конфигурации и обслуживания.

Доступные датчики и диапазоны

• Монооксид углерода (CO): 0–1000 ppm
• Горючие газы (CAT): 0–100 % LEL (заводская калибровка по CH4; детектирует метан, водород, пропан, этанол, бутан, октан и др.)
• Водород (H2): 0–1000 ppm
• Углекислый газ (CO2) (v/v): 0–5,0 % v/v
• Углекислый газ (CO2) (ppm): 0–5000 ppm

Ключевые особенности

• Заводская калибровка сменных сенсорных картриджей (CAT калиброван по CH4)
• Встроенные индикаторы состояния тревоги (LED)
• Bluetooth 4.0 (BLE) для сопряжения с мобильными приложениями
• Интеграция с ПЛК, HVAC, BMS и FACP
• Конфигурируемые релейные выходы
• Варианты выходов: 4–20 mA аналоговый или RS‑485 Modbus RTU

Аксессуары

• Возможность объединения детекторов версии Modbus в сеть с контроллером VESDA Sensepoint 301C для получения дополнительных релейных выходов и централизованной конфигурации/мониторинга

Применения

• Жилые здания
• Коммерческие помещения
• Больницы и медицинские учреждения
• Отели
• Парковки (подземные / закрытые)
• Лаборатории
• Высокотехнологичное производство
• Университеты и школы
• Химические и фармацевтические объекты
• Мониторинг качества внутреннего воздуха
• Аккумуляторные помещения
• Зоны хранения топлива
• Ограниченные пространства
• Пищевая и напитковая промышленность
• Холодильные установки (обнаружение утечек)
• Теплицы

Сертификации

• Электробезопасность: соответствует EN/UL/IEC61010‑1; сертификация CSA‑C22.2 No. 61010‑1‑12
• CE – EMC: EN 50270
• Радио: RED, FCC, BT SIG
• Другие: UL2075 (CO и CH4), AS 1668.2

Комплектация / Информация для заказа
Поставляется с основным блоком детектора (картридж датчика предустановлен), двумя кабельными вводами, калибровочной/поточной крышкой, гибким адаптерным трубопроводом и зажимами для подключения к микротрубопроводам VEA. Доступны два варианта выходов: 4–20 mA аналоговый или Modbus RTU.

Ресурсы и документация (доступны, но не связаны)
Документы, упомянутые на странице продукта: технический паспорт, инженерные спецификации, руководство пользователя приложения, руководство по установке, руководство быстрого запуска, примечание по применению оборудования для испытательных газов, FAQ и брошюры по применению.

Примечание
На изображениях продукта могут быть показаны опции или аксессуары, не включенные в базовую комплектацию. Информация о продукте может быть изменена без предварительного уведомления.

Технические характеристики

• Обозначение модели: VESDA Sensepoint XCL
• Примеры номеров моделей / вариантов: XCL‑VEA‑CO‑RA, XCL‑VEA‑CO‑RM, XCL‑VEA‑CH4‑RA, XCL‑VEA‑CH4‑RM, XCL‑VEA‑H2‑RA, XCL‑VEA‑H2‑RM, XCL‑VEA‑CO2VV‑RA, XCL‑VEA‑CO2VV‑RM, XCL‑VEA‑CO2PP‑RA, XCL‑VEA‑CO2PP‑RM, XCL‑VEA‑CO‑RA‑5, XCL‑VEA‑CH4‑RA‑5, XCL‑VEA‑H2‑RA‑5
• Типы датчиков и диапазоны: CO 0–1000 ppm; CAT 0–100 % LEL; H2 0–1000 ppm; CO2 до 5,0 % v/v или до 5000 ppm
• Выходы: 4–20 mA аналоговый или RS‑485 Modbus RTU
• Связь: Bluetooth 4.0 (BLE); Modbus RTU
• Аварии и индикация: встроенные светодиоды состояния тревоги; конфигурируемые реле (доп. реле через Sensepoint 301C)
• Калибровка: заводская калибровка (CAT откалиброван по CH4)
• Интеграция: интерфейсы с ПЛК, HVAC, BMS и FACP
• Сертификаты / стандарты: EN/UL/IEC61010‑1; CSA‑C22.2 No. 61010‑1‑12; EN 50270; RED; FCC; BT SIG; UL2075; AS 1668.2
• Содержимое упаковки: блок детектора с предустановленным картриджем датчика, два кабельных ввода, калибровочная/поточная крышка, гибкий адаптерный шланг, зажимы
• Типичные области применения: жилые, коммерческие, медицинские, парковки, лаборатории, производство, аккумуляторные помещения, холодильные установки, хранение топлива и ограниченные пространства
